电源开关温度开关BQA

型号规格 说明 单价 外形图

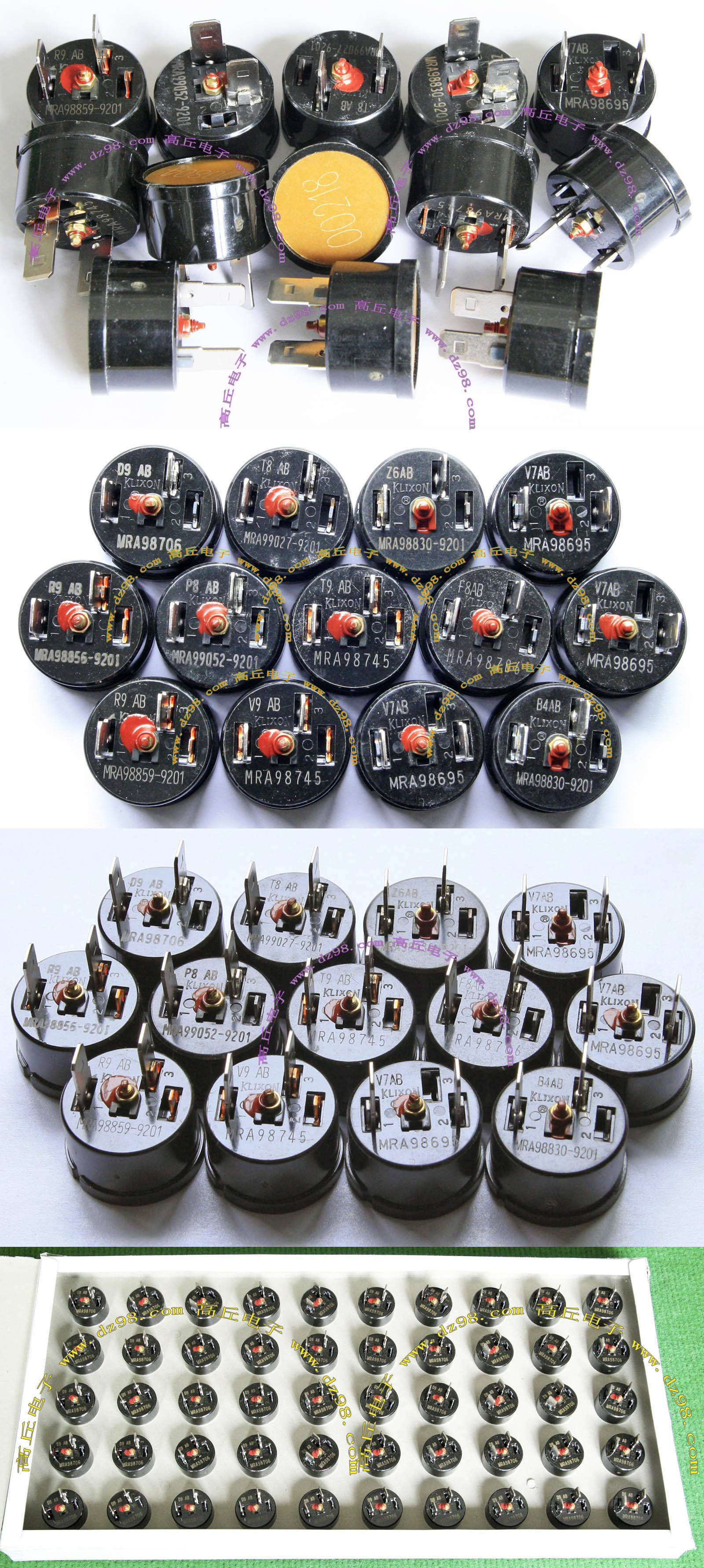

自恢复 过电流保护开关 过热保护器 温度开关BQA51 全新原装,每盒包装数量50只,原本用于夏普空调压缩机保护开关,电流超载保护;可以使用在交流和直流电源实现过电流断电保护,此断电保护属于连续性接通和断开,如果线路故障未消除将频繁接通和断开,超温保护;将保护器贴在发热部位,到达超温保护点即断开触点,待发热部位降温后自然接通。外形尺寸,直径26.2毫米,高度20毫米,带接线插片28.5毫米。

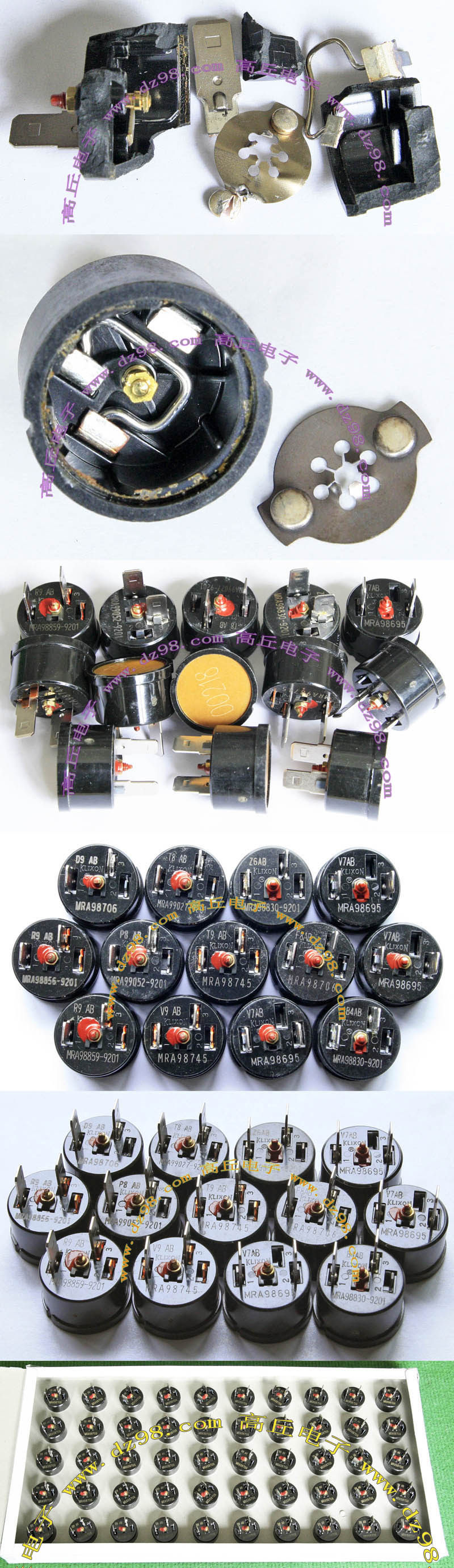

器件工作原理;只要内部金属变形片到达变形温度就出现断开触点,金属变形片两端带复合银触点,本身材料含电阻,电阻率高低处决了通过的动作电流和时间,当通过电流金属片时产生温升,到达变形温度时断开触点,外界环境温度超高也会变形,温度下降后金属片恢复原状接通触点,金属片两端的复合银触点直径4.7毫米,最大通过电流可达20A。

电流通过大小有多种,由于没有相关具体资料,就用直流电源测试通过电流估计测试大概数据,详细看下面表格;购买时指出要买的商品编号

单价2.5元。

买整盒50只=100元。

BQA51过电流超温保护器测试环境温度约12度,测试用直流恒流电源,输出电流调到20A,测试时间为估计,测试数据存在较大误差,仅供参考。“时间”为接通持续时间,到达温度后断开,冷却后再次接通,首次时间长原因是完全冷的,当多次接通后内部已经带温升了。断开到再次接通的时间没有记录出来,只要降温了就再次接通。连续使用不断开触电举例测试了BQA51-8,在环境温度11度时20A电流约2.5秒断开,10A电流约15秒断开,7A连续通过电流不断开,如果环境温度高于11度连续接通电流会小于7A,具体也无法测试。
商品编号 外壳字号 首次时间 2次时间 3次时间 4次时间
BQA51-1 V9AB MRA98745 6秒钟 4秒钟 3.5秒钟 3秒钟
BQA51-2 T9AB MRA98745 6秒钟 4秒钟 3.5秒钟 3秒钟
BQA51-3 D9AB MRA98706 22秒钟 12秒钟 12秒钟 11秒钟
BQA51-4 R9AB MRA98859-9201 20秒钟 10秒钟 10秒钟 9秒钟
BQA51-5 R9AB MRA98856-9201 4秒钟 3秒钟 2秒钟 2秒钟
BQA51-6 T8AB MRA99027-9201 8秒钟 5秒钟 4秒钟 4秒钟
BQA51-7 F8AB MRA98706 32秒钟 16秒钟 15秒钟 15秒钟
BQA51-8 P8AB MRA99052-9201 5秒钟 3秒钟 3秒钟 2.5秒钟
BQA51-9 V7AB MRA98695 90秒钟 34秒钟 28秒钟 26秒钟
BQA51-10 Z6AB MRA98830-9201 11秒钟 6秒钟 5秒钟 5秒钟
BQA51-11 B4AB MRA98830-9201 9秒钟 5秒钟 5秒钟 5秒钟

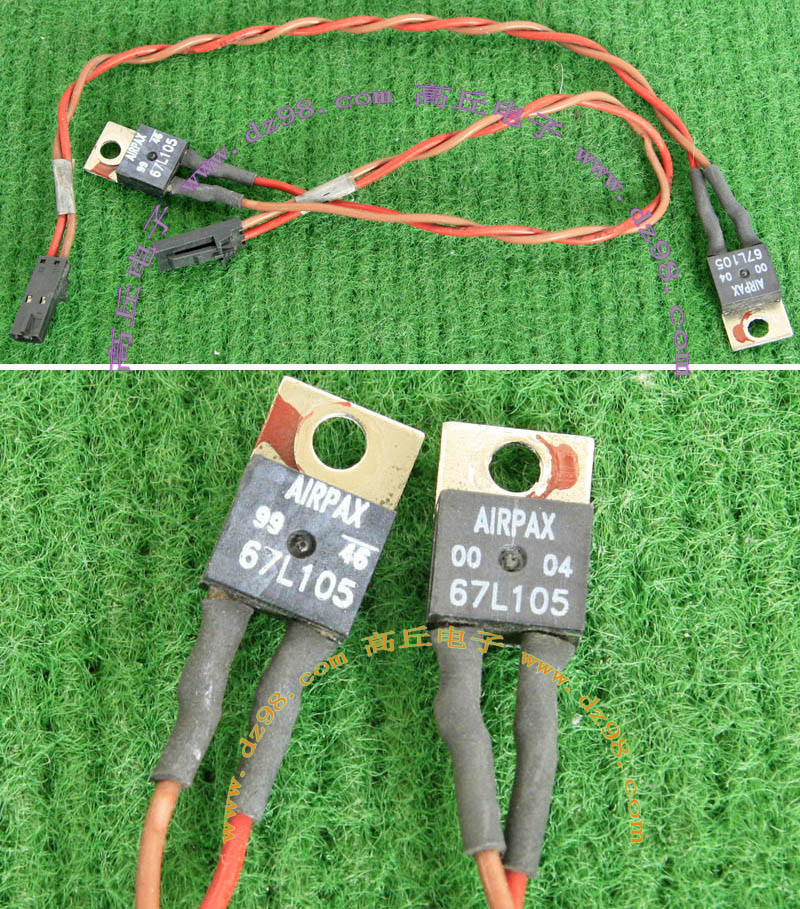

67L105摄氏度TO220温度开关BQA52 TO220温度开关,拆机件,常闭型、105摄氏度,连耐温高线。

单价2元。

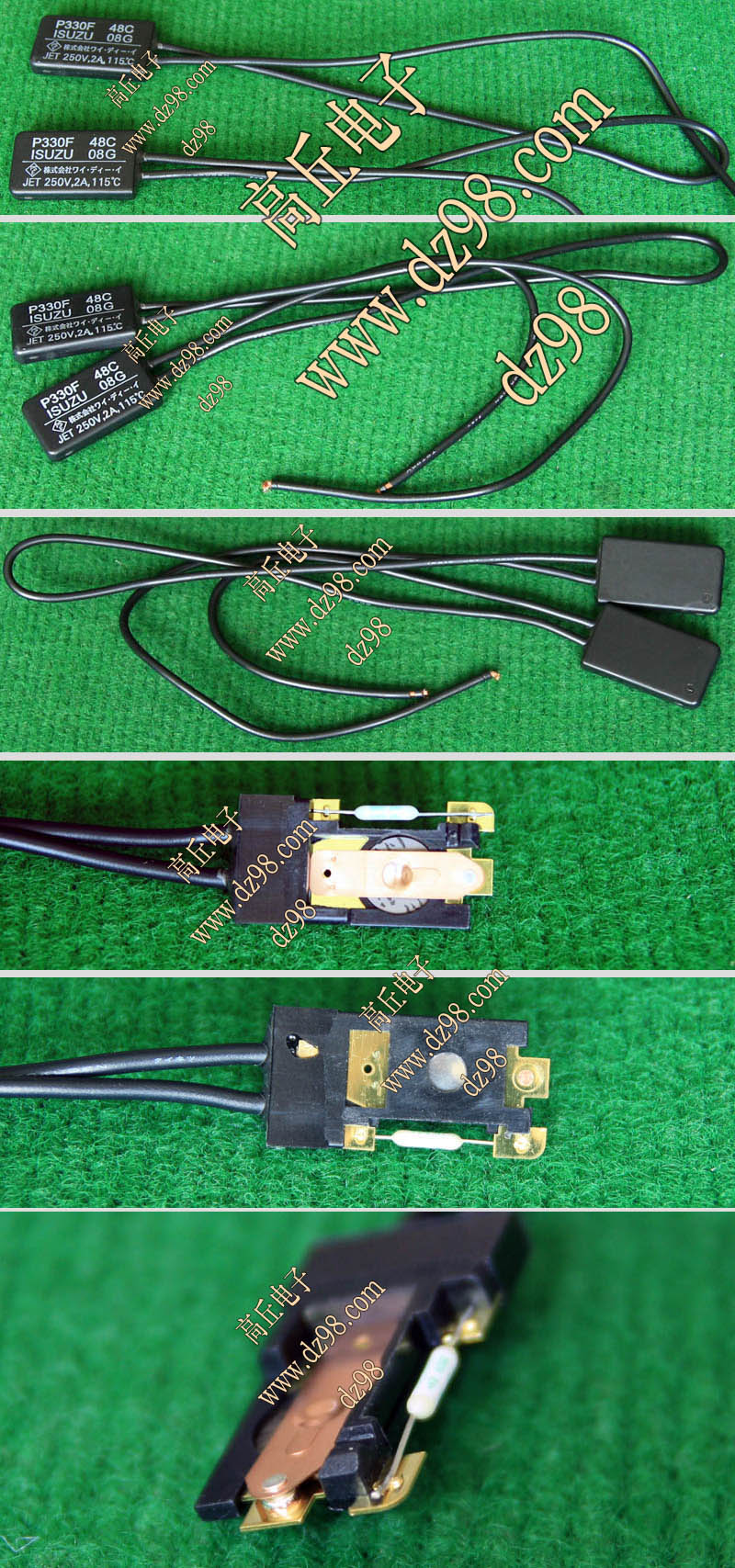

日本ISUZU铃木P330F 48摄氏度常闭温度开关BQA50 全新日本产温度开关,两只串联在一起,可以剪成单只使用,报价为两只(1对)连在一起价格,通常处于接通状态,温度超过48摄氏度 变为断开,温度下降后恢复接通状态。感应头尺寸:38x21x6.2毫米,引线长度17厘米,每对重量约25克。

单价20元。

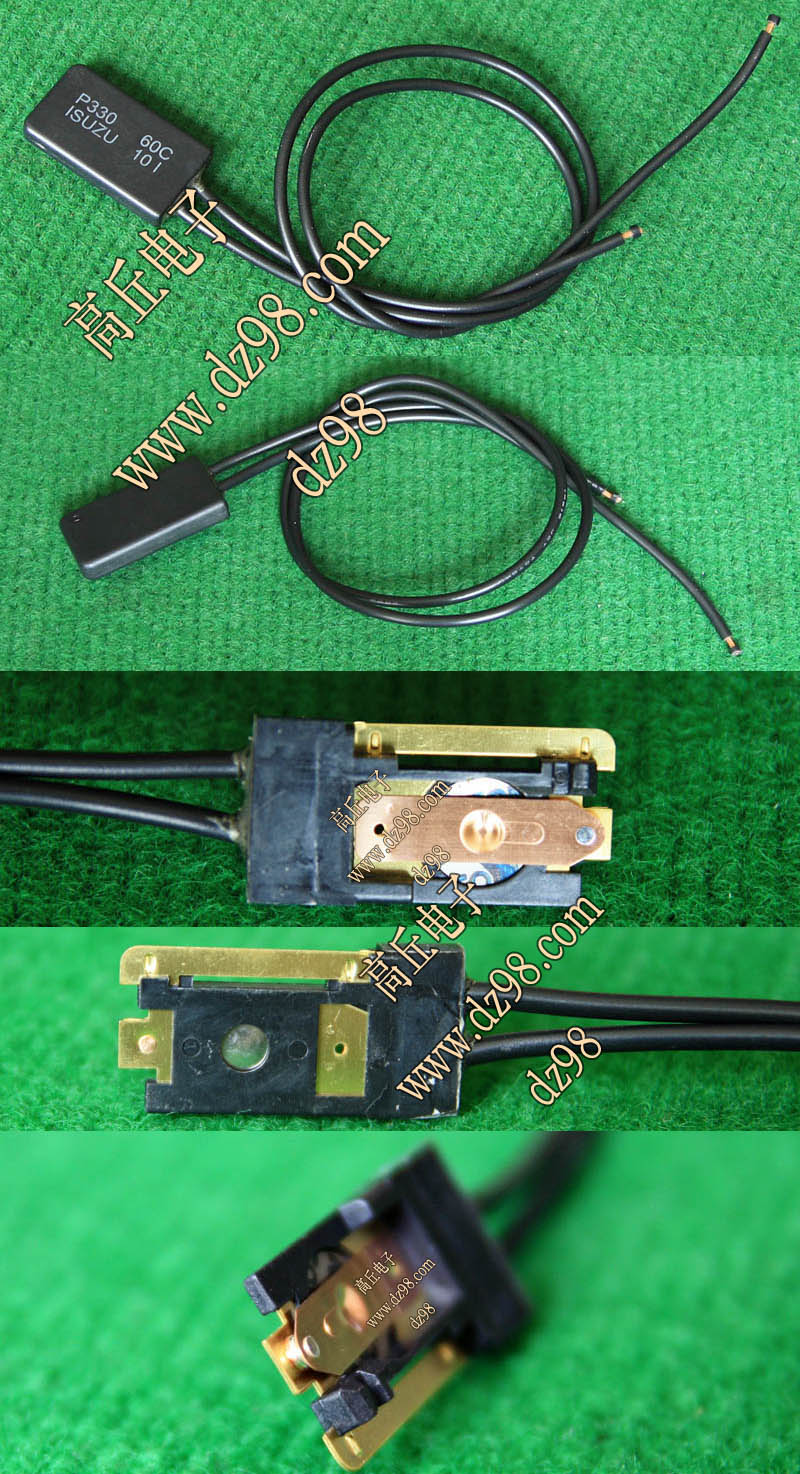

日本ISUZU铃木P330 60摄氏度 常闭温度开关BQA49

无货

全新日本产温度开关,通常处于接通状态,温度超过60摄氏度 变为断开,温度下降后恢复接通状态。感应头尺寸:38x21x6.2毫米,引线长度30厘米,每只重量约16克。


67F105摄氏度TO220温度开关BQA48

数量44只

TO220温度开关,拆机件,常开型、100摄氏度,连耐温高线。 单价1.5元。

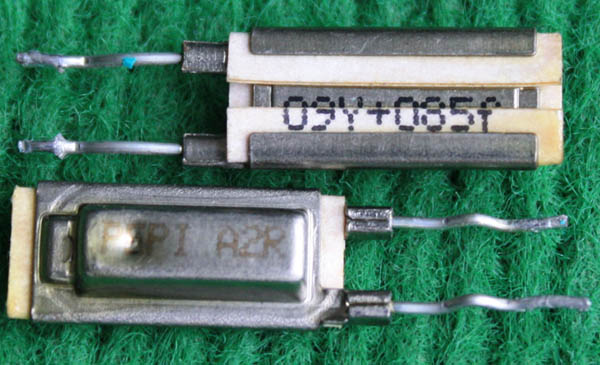

PEPI A2R 90Y+085F常开型温度开关BQA46

数量98只

拆机品,常开触点。

单价1.5元。

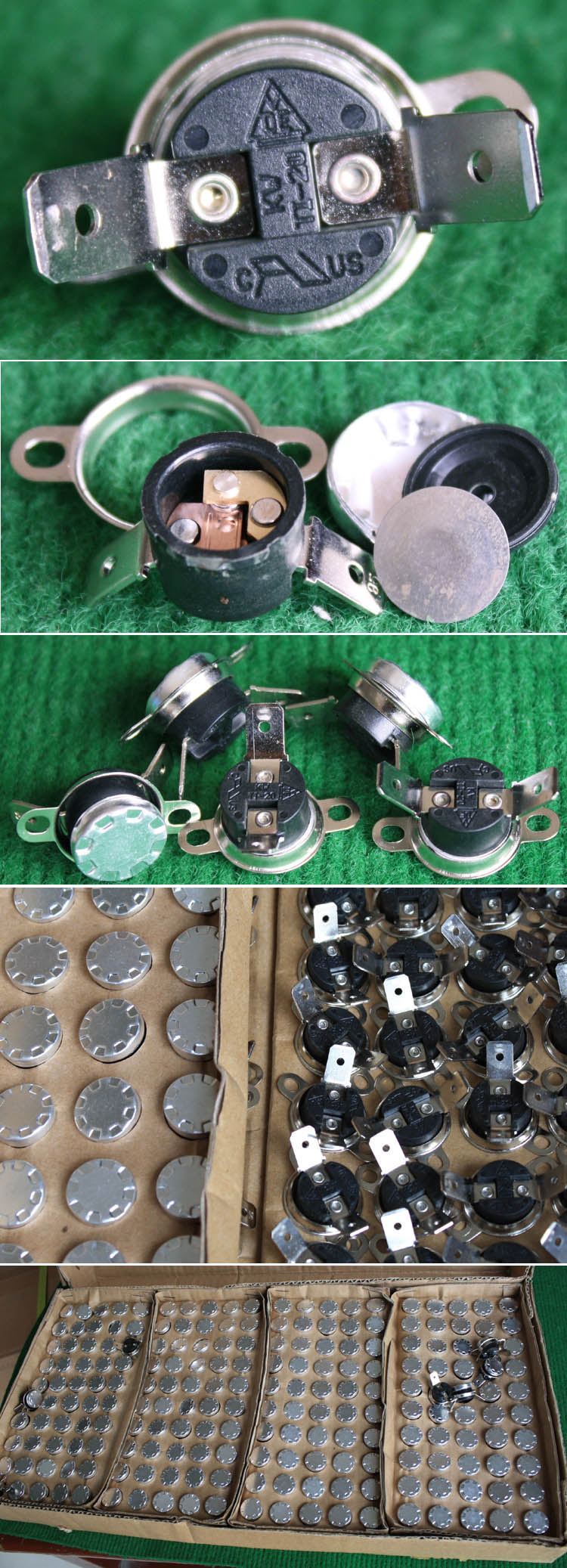

KW TT-20/95常闭型温度开关BQA45

数量1540只

全新原装,型号KW TT-20/95,温度95摄氏度,常闭触点。

单价2元。

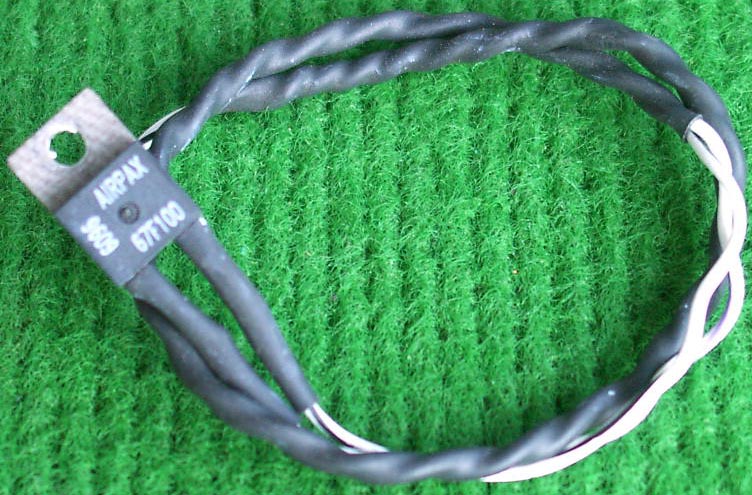

67F100摄氏度TO220温度开关BQA31

数量26只

TO220温度开关,拆机件,常开型、100摄氏度,连耐温高线。

单价2元。
67F110摄氏度TO220温度开关BQA23

数量205只

TO220温度开关,拆机件,常开型、110摄氏度。 单价1.3元。
10欧姆电加热薄膜片BQA06 10欧姆电加热薄膜片,拆机件。 单价6元。
片型110摄氏度常开温度开关BQA01

数量8只

片型封装110摄氏度温度开关, 常开型,拆机件。 全要每只0.8元
