AC-DC整流电源 整流板 滤波板



正负12V/正负8V电源整流滤波稳压板AYA06

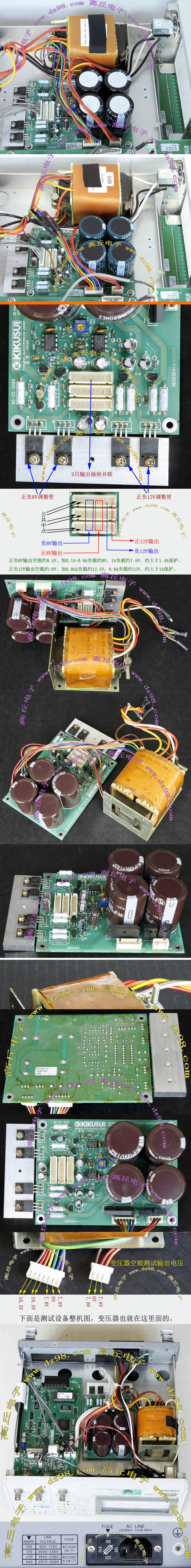

拆机件,从日本菊水测试仪表内部拆下,外观9成新,厂牌:KIKUSUI菊水,电路板外形尺寸:148x90x50毫米,重量约265克。板上装配整流桥堆+大容量滤波电容+稳压部分。稳压电路功率管需要加强散热,板上的铝条不够散热要求,原本装在仪表上散热铝条安装在大面积机箱铝板上的,购买本电路板送8P输出排插线一条,线长度约15毫米,不配输入插线,因为输入插线就连在电源变压器上,如果带原配电源变压器一起买就带输入插头了。输入和输出具体数据看图片描述。

正负12V/正负8V电源整流滤波稳压板单价55元,要原配变压器加70元,变压器商品详细描述看本网站商品编号AQ67



带开机缓冲220V交流电源整流滤波板AYA05

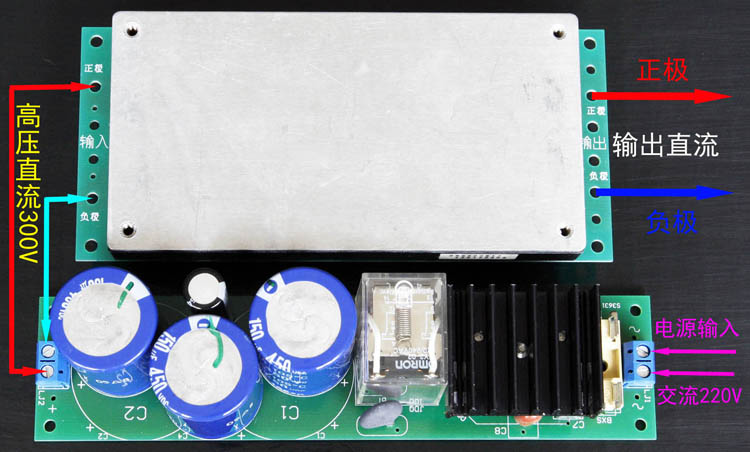

上图是电源模块组合的接线图示,如购买电源模块看连接http://www.dz98.com/awc.htm

220V交流电源输入转变为直流电压输出,可以为300V电源模块配合使用,配套的400V电容容量按照输出每瓦1UF-2UF之间,容量选大些电源工作更可靠,每瓦不可小于1UF。


本商品是交流为220V整流滤波板,输入电压AC220V,输出是整流滤波后的直流电,AC220V输入的空载输出直流电压是220x1.414=DC约310V,加负载后电压下降到220x1.2=DC约264V,输出电压随输入电压和负载大小变化。

35A-800V整流桥,OMRON原装继电器配合外围电路降低开机冲击电流,能装配多种尺寸滤波电容:2只直径30-36毫米滤波电解电容或者3只直径20-25毫米
电解电容。

线路板外形尺寸:长度157毫米,宽度37毫米,厚度1.5毫米, 安装孔距离149.5毫米x29.3毫米,仅PCB线路板重量约17.3克 ,成品板根据电容大小重量在170克-250克左右,整体高度57毫米以内。

板上图文标识对应元件,《LJ1》输入交流接线端子,《LJ2》输出直流接线端子,《BXS》保险丝,《QD1》35A-800V整流桥(按照需要加散热器), 《JDQ》型号OMRON MY2-02线圈电压220V,《R2》选用合适的功率热敏电阻,小功率应用可以省去继电器部分延时元件,《C1、C2》直径36毫米以内脚距10毫米电解电容,《C3、C4、C5》直径25
毫米以内脚距10毫米电解电容(C1-C5耐压大于400V,数量和容量按照实际需要选择),《C6》电压高于300V,容量使用100uF,《D02》、 《C7》、《C8》、《LED其实是电阻》、《JDQ》、《R1》、《C6》这6只元件组成开机冲击保护,原理是:R1是限流电阻(功率大于5W, 依照电容量选择5欧姆到20欧姆之间,或者用功率热敏电阻,温升电阻下降的那种),220V通过C7和C8限流降压,再通过D02整流为直流,对并联在继电器线圈的电容C6充电,当电压充到满足继电器吸合 后将电阻R1短路,使直通到滤波电容输出,同时将降压电阻C7断开使继电器处于低功耗工作状态。

成品整流滤波电源板,全部零件均已焊接完成并测试的合格的成品板,基本元件如上面介绍一样。 滤波电容500uF以内配3.15保险丝,500uF以上配6.3A保险丝,装配的电容各有不同,价格也不一样。

下面是已经焊接完整的整板成品报价

只买PCB板单价4元
其它元件全部装配,送1只C6(335V-100uF),C1-C5用户自己装配,价格是32元
电容电压450V,C1-C5总容量440UF(220uFx2),单价42元。
电容电压450V,C1-C5总容量450UF(150uFx3),单价42元。
电容电压450V,C1-C5总容量660UF(220uFx3),单价48元。
电容电压450V,C1-C5总容量660UF(330uFx2),单价48元。
电容电压450V,C1-C5总容量940UF(470uFx2),单价52元。
电容电压400V,C1-C5总容量1320UF(680uFx2),单价56元。
电容电压400V,C1-C5总容量1640UF(820uFx2),单价66元。高度68毫米。

滤波电解电容耐压根据配套的变压器输出空载电压选择,部分听音乐爱好者都喜欢夜深人静开着不太高的音量听,此时的220V电源电压也最高,一些电力本来充足地区电压会高到280V左右,所以选取电容耐压要放高些,按照220V电压超出20%(也就是264V)是最常见的,这里按照电压设计超出30%(也就是286V)电网最空闲的电压,防止过高电压损坏电容, 按照电容耐压选择变压器的最高输入空载电压为:
输入电压最高286V:电容电压除1.414除286x220=直流电压V。
25V电容选变压器空载电压13.6V以下。
35V电容选变压器空载电压19V以下。
50V电容选变压器空载电压27V以下。
63V电容选变压器空载电压34V以下。
80V电容选变压器空载电压43.5V以下。
100V电容选变压器空载电压54.4V以下。

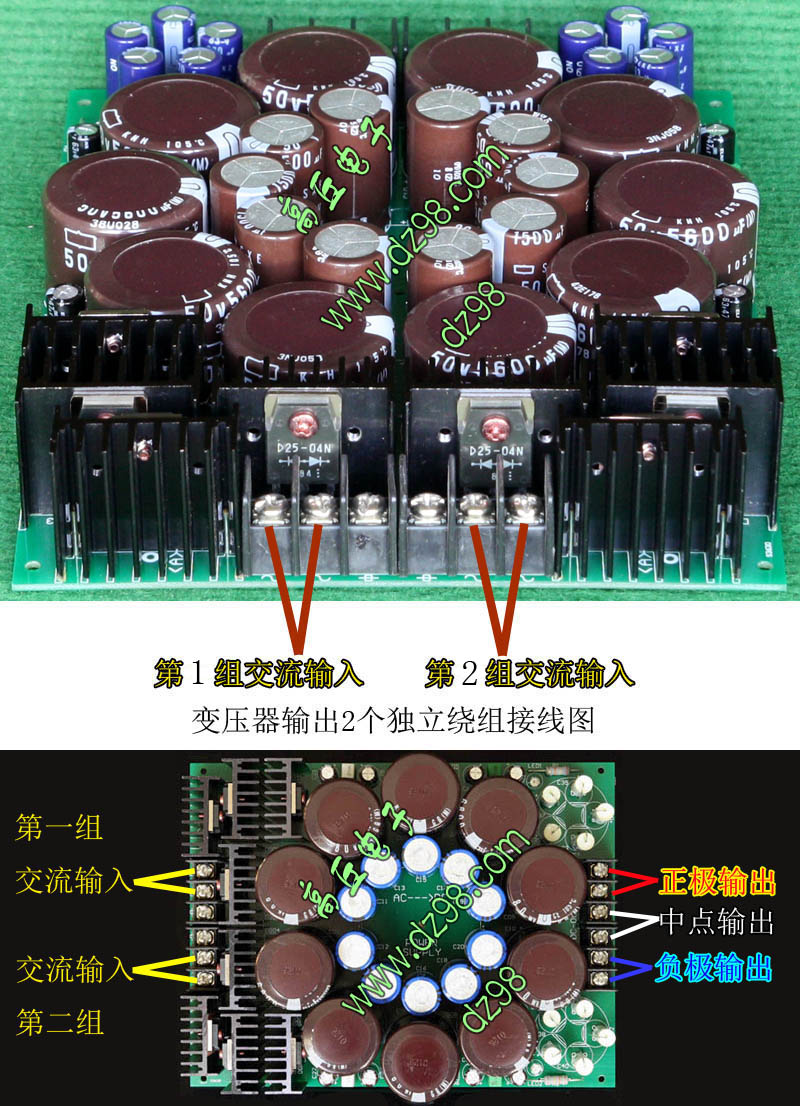

极品级功放整流滤波电源板 AC转DC 双高速整流桥 大量电容组合AYA04

变压器两个独立绕组四线交流电源输入

顶级配置,完全对称电路设计,原装日本富士高速整流管,每只整流管独立配黑色散热器,足够大的散热量,以备大功率放音不过热,高品质PCB板,厚度达0.072mm铜皮制,能装配滤波电容:10只直径36毫米大容量滤波储能电容,10只直径18毫米中等容量滤波储能电容,10只直径12.5毫米小容量滤波电容或者薄膜电容,8只直径10毫米小容量滤波电容,4只脚距5毫米无极性电容。
线路板外形尺寸:长度200毫米,宽度152.4毫米,厚度1.5毫米, 安装孔距离187.5毫米x145毫米,仅PCB线路板重量约94.5克。
输入为交流双路独立相同电压,要求变压器输出是两个相同电压独立绕组(4线输出)或者用两只同样规格单路输出变压器,变压器输出电压根据用户需要的设计,选择耐压合适的电容。

板上图文标识对应元件,《D01-D08》日本富士D25-04N,400V高速快恢复整流管,组成两个60A 400V全桥整流。《SRQ01-SRQ08》,高速整流管用散热器。《LJ1-LJ2》,输入交流接线端子。《LJ3-LJ4》,输出直流接线端子。《DG01-DG08》,大电流贴片电感器,用于滤波消除高频干扰。《C01-C10》,脚距10毫米,直径36毫米以内,滤波储能大容量电解电容。《C11-C20》,直径18毫米以内,脚距7.5毫米,中等容量电解电容。《C21、C22、C25、C26、C27、C28、C31、C32》,直径10毫米以内,脚距5毫米小容量电解电容。《C23、C24、C29、C30》,脚距5毫米,薄膜无极性滤波电容。《C33-C42》,直径12.7毫米以内,脚距5毫米小容量电解电容或者薄膜无极滤波电容(注意:线路板上C34、C36、C38、C40、C42这5只电容图标正负极性 印标反了,自己焊接要按照图片反向焊接电解电容,如果薄膜电容就不需要注意了)。《R1,R2》LED限流降压电阻,电阻值按照电压计算,《LED1、LED2》发光二极管,电阻和发光二极管随个人爱好可以不装。

图01-05放大图片  图06-07放大图片

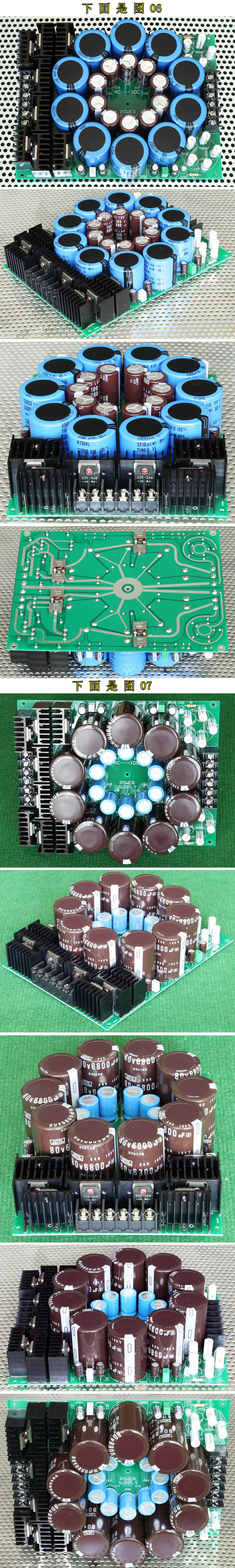

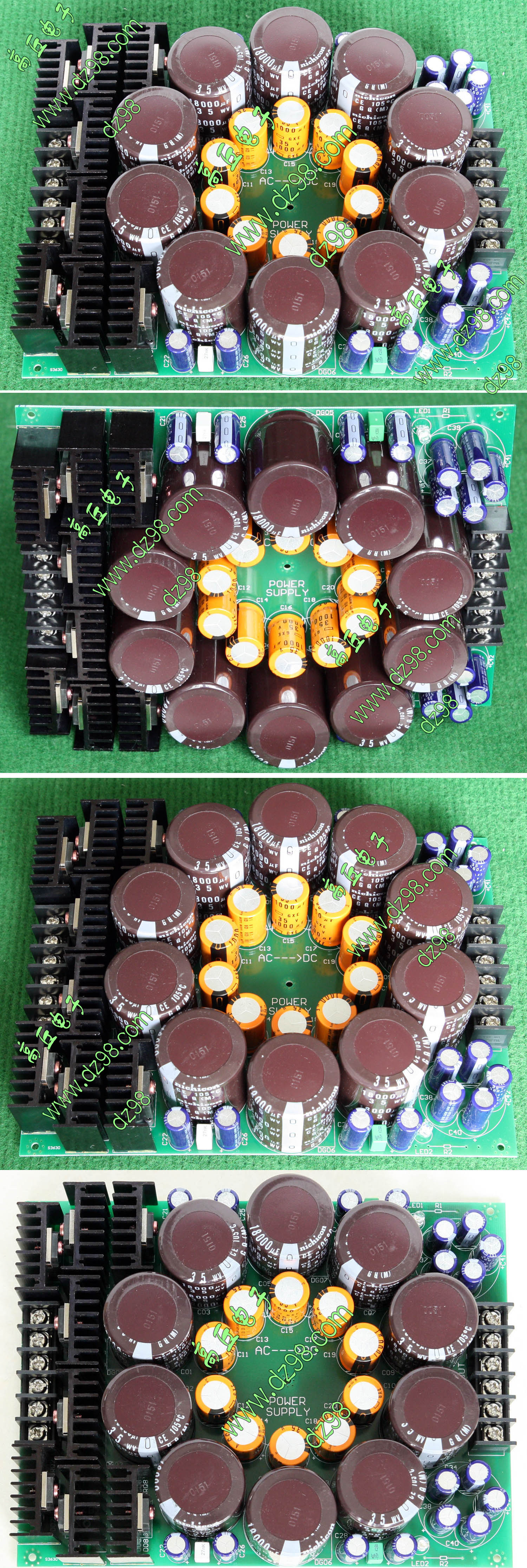

图08放大图片1 图08放大图片2

图09放大图片1 图09放大图片2

图10放大图片1 图10放大图片2

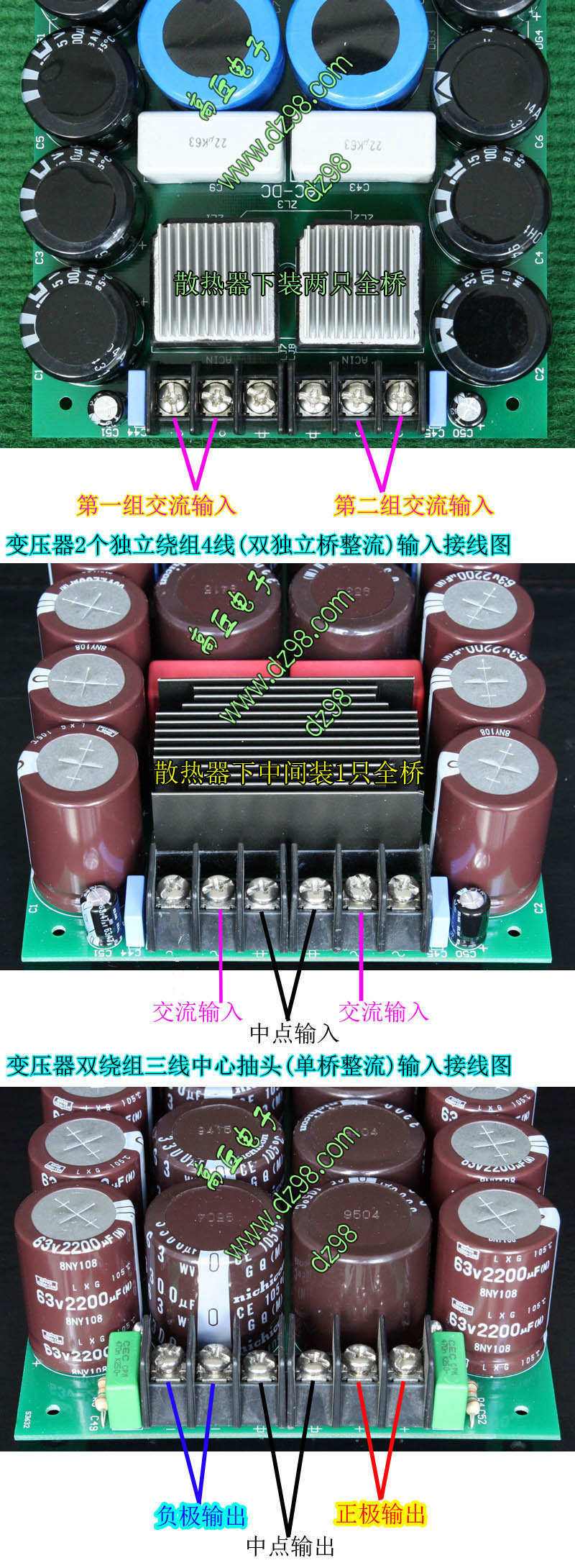

4线输入接线图 3线输入接线图

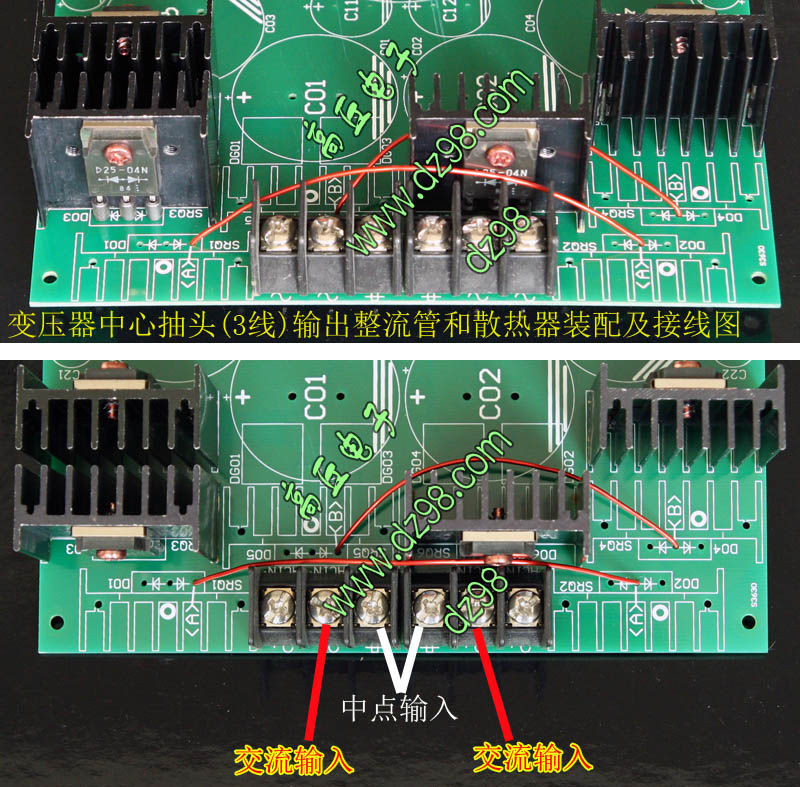

此电源板可以降级使用中心抽头变压器(3线输出),按照图片里为样,少装4只散热器和少装4只整流管(散热器代号SRQ1、SRQ2、SRQ4、SRQ5、整流管代号D01、D02、D04、D05),连接两条导线(线路板标记2个A点和2个B点,把A点和A点连接,B点和B点连接)。关于变压器4线输出和三线输出特征:三线输出实际是将变压器2个同样电压电流绕组串联起来,四线输出是变压器2个同样电压电流绕组分别独立引线。三线整流滤波方式的中点和变压器中点直通,这样整流后交流成 份不能完善阻隔,即变压器的交流电和功放中点连通;四线整流滤波方式变压器输出的2组交流电都经过独立桥堆整流后串联起来,将一组负极和另一组正极连接为中点,此整流滤波效果最好,对于变压器输出只有3线的就不能采用双桥整流了,市面上高档次功放会采用四线双桥整流,普通功放采用三线单桥整流为主。

成品音频功放用整流滤波电源板,全部零件均已焊接完成并测试合格的成品板,基本元件如上面介绍一样。装配的电容各有不同,价格也不一样,按照对应图号购买发货。
高品质PCB板单价24元
PCB板配零件《D01-D08》+《SRQ01-SRQ08》+《LJ1-LJ4》+《DG01-DG08》,板上电容全部不配(全部电容用户自己找配),还有R1、R2、LED1、LED2不配,其它的都配齐并已经焊接到线路板上,单价90元

下面是已经焊接完整的整板成品报价

配10只NIPPON棕色50V-5600UF+10只NIPPON棕色50V-1500UF,厚度40毫米,重约790克,单价170元。图01

配10只全新ELNA棕色56V-4700UF+10只全新高速125度NIPPON橘色63V-1000UF,厚度40毫米,重约820克,单价205元。图02

配10只NIPPON棕色63V-10000UF+10只全新高速125度NIPPON橘色63V-1000UF,厚度58毫米,重约1050克,单价210元。图03无货

配10只NIPPON黑色80V-4700UF+10只高速125度NIPPON蓝色80V-470UF,厚度40毫米,重约800克,单价185元。图04

配10只nichicon棕色80V-6800UF+10只BC蓝色100V-680UF,厚度60毫米,重约1130克,单价210元。图05
配10只NIPPON蓝色80V-3300UF+10只NIPPON棕色100V-680UF,厚度44毫米,重约900克,单价200元。图06
配10只NIPPON棕色80V-6800UF+10只高速125度NIPPON蓝色80V-470UF,厚度60毫米,重约1030克,单价210元。图07

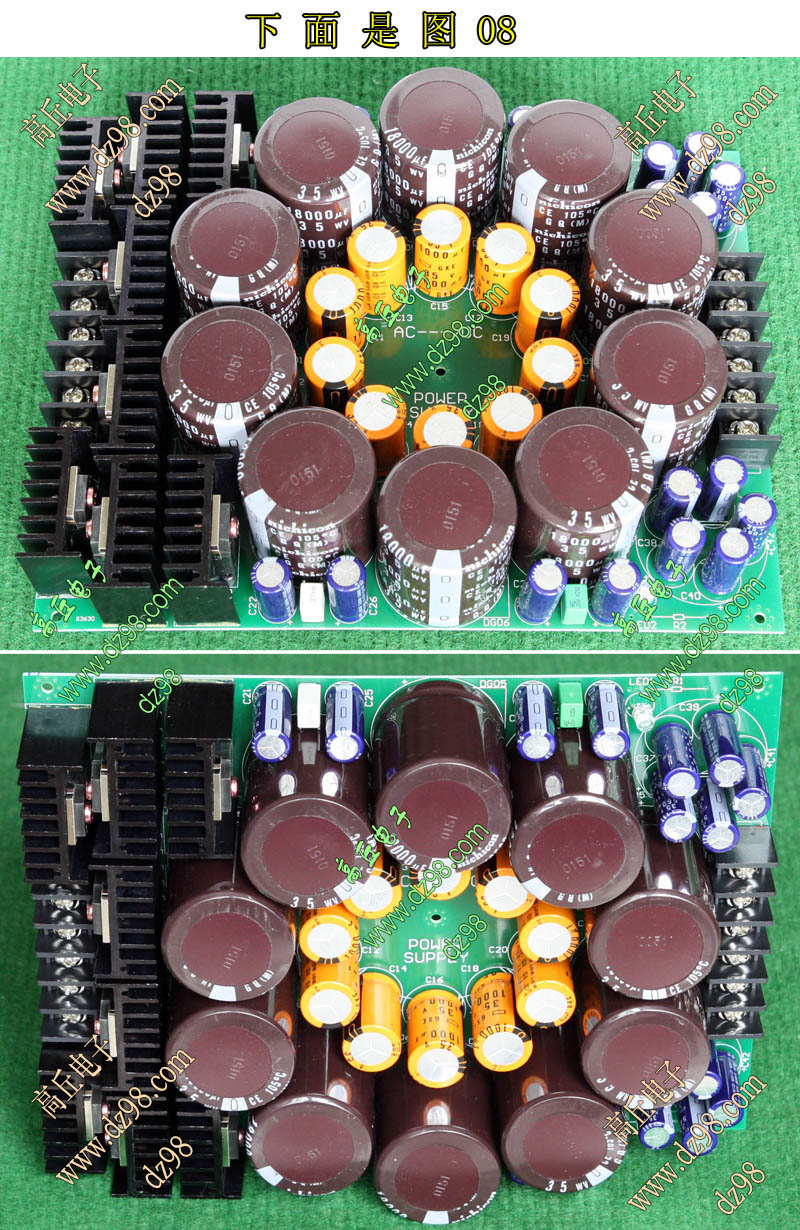

配10只nichicon棕色35V-18000UF+10只高速125度NIPPON橘色35V-1000UF,总容量超过190000uF。厚度49毫米,重约990克,单价180元。图08

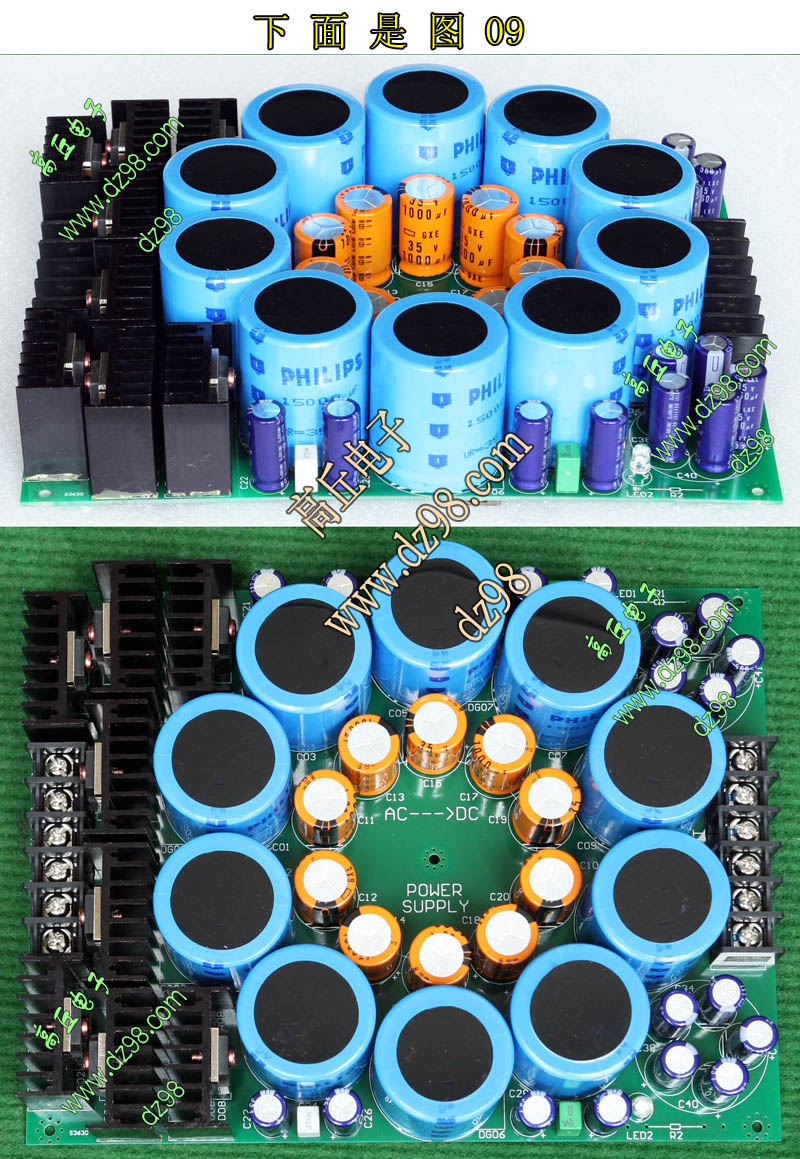

配10只飞利浦蓝色35V-15000UF+10只高速125度NIPPON橘色35V-1000UF,总容量超过160000uF。厚度48毫米,重约980克,单价180元。图09

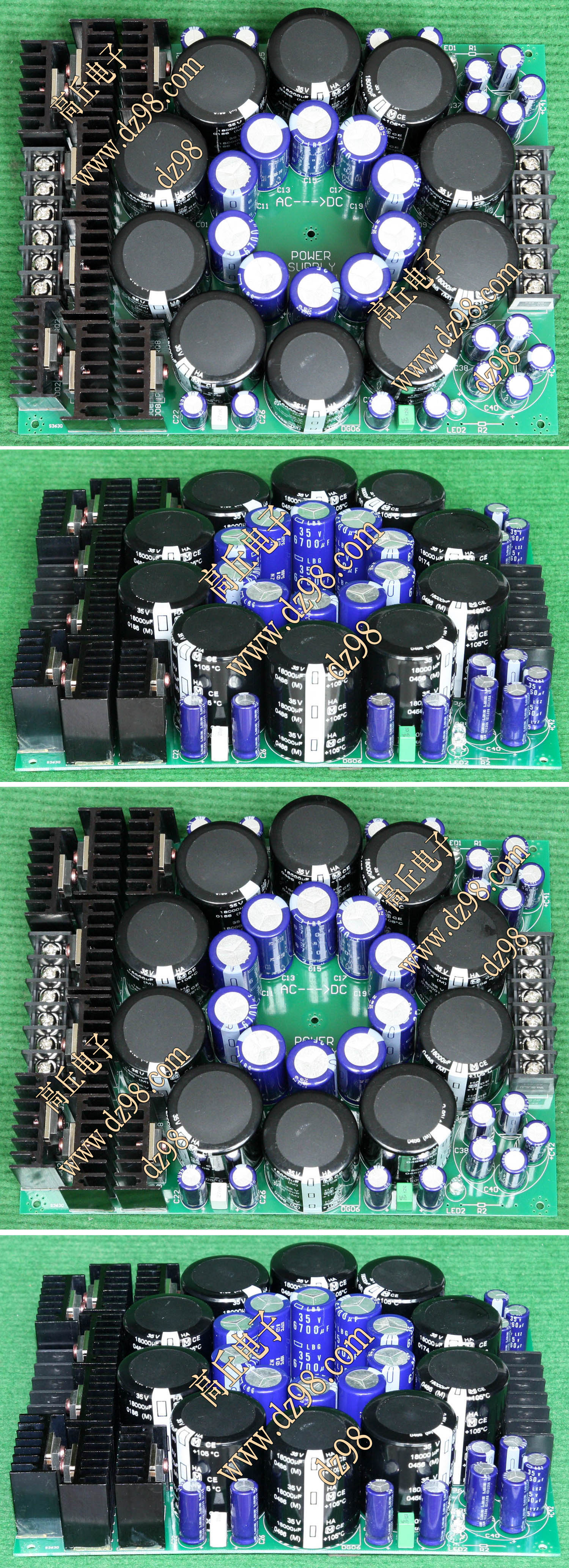

配10只松下黑色35V-18000UF+10只NIPPON蓝色高速35V-6700UF,总容量超过247000uF。厚度49毫米,重约1080克,单价210元。图10
配10只西门子黑色63V-10000UF+10只全新高速125度NIPPON橘色63V-1000UF。厚度60毫米,重约1050克,单价230元。暂无图
配10只RIFA黑色63V-10000UF+10只全新高速125度NIPPON橘色63V-1000UF。厚度60毫米,重约1050克,单价240元。暂无图

配10只nichicon棕色100V-4700UF+10只NIPPON棕色100V-470UF,厚度60毫米,重约1000克,单价210元。暂无图



高级功放整流滤波电源板 AC转DC 双35A桥整 大量电容组合 AYA03

变压器两个独立绕组四线交流电源输入

高级配置,完全对称电路设计,原装大电流独立整流桥配加散热器,高品质PCB板,厚度达0.072mm铜皮制,能装配滤波电容:16只直径25毫米大容量滤波储能电容,10只直径30毫米大容量滤波储能电容,2只脚距28毫米高品质无极性薄膜电容,2只直径10毫米小容量滤波电容,2只脚距5毫米无极性电容,2只脚距10毫米无极性电容,2只脚距15毫米无极性电容,2只脚距5-10毫米无极性电容。
线路板外形尺寸:长度244.8毫米,宽度115.6毫米,厚度1.5毫米, 安装孔距离0-112毫米-230毫米x100.5毫米,仅PCB线路板重量约88.5克。
输入为交流双路独立相同电压,要求变压器输出是两个相同电压独立绕组(4线输出)或者用两只同样规格单路输出变压器,变压器输出电压根据用户需要的设计,选择耐压合适的电容。

板上图文标识对应元件,《ZL1-ZL2》35A大电流整流方桥(加装散热器)。《LJ1-LJ2》,输入交流接线端子。《LJ3-LJ4》,输出直流接线端子。《DG01-DG04》,大电流贴片电感器,用于滤波消除高频干扰。《C01、C02、C03、C04、C05、C06、C29、C30、C31、C32、C33、C34、C35、C36、C37、C38》,脚距10毫米,直径25.4毫米以内,滤波储能大容量电解电容。《C07、C08、C21、C22、C23、C24、C25、C26、C27、C28》,直径30.6毫米以内,脚距10毫米,大容量电解电容。《C09、C10》,脚距28毫米,薄膜无极性滤波电容,《C11、C12》脚距5-10毫米薄膜无极性滤波电容,《C13、C14》,直径10毫米以内,脚距5毫米小容量电解电容,《C15、C16》脚距5毫米薄膜无极性滤波电容,《C17、C18》脚距10毫米薄膜无极性滤波电容,《C19、C20》脚距15毫米薄膜无极性滤波电容。《R1,R2》LED限流降压电阻,电阻值按照电压计算,《LED1、LED2》发光二极管,电阻和发光二极管随个人爱好可以不装。

此电源板可以降级使用中心抽头变压器(3线输出),把两边的两只全桥换成装1只全桥在中间位置,输入接线和双桥不同,具体看图片。关于变压器4线输出和三线输出特征:三线输出实际是将变压器2个同样电压电流绕组串联起来,四线输出是变压器2个同样电压电流绕组分别独立引线。三线整流滤波方式的中点和变压器中点直通,这样整流后交流成 份不能完善阻隔,即变压器的交流电和功放中点连通;四线整流滤波方式变压器输出的2组交流电都经过独立桥堆整流后串联起来,将一组负极和另一组正极连接为中点,此整流滤波效果最好,对于变压器输出只有3线的就不能采用双桥整流了,市面上高档次功放会采用四线双桥整流,普通功放采用三线单桥整流为主。

图01-04放大图片 图01-04放大图片

图05放大图片 图05放大图片

图06放大图片 图06放大图片

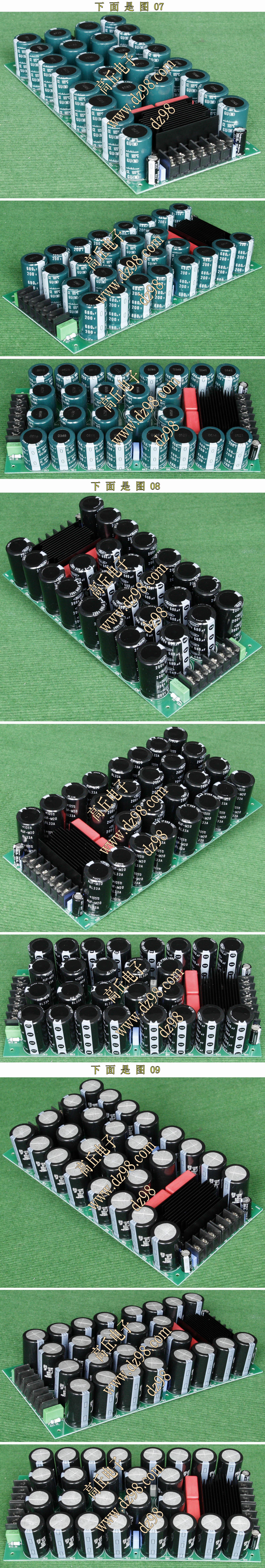

图07-09放大图片 图07-09放大图片
成品音频功放用整流滤波电源板,全部零件均已焊接完成并测试的合格的成品板,基本元件如上面介绍一样。装配的电容各有不同,价格也不一样,按照对应图号购买发货。
高品质PCB板单价22元
PCB板配零件《ZL1、ZL2》+散热器+《LJ1-LJ4》+《DG01-DG04》,板上电容全部不配(全部电容用户自己找配),还有R1、R2、LED1、LED2不配,其它的都配齐并已经焊接到线路板上,单价55元

下面是已经焊接完整的整板成品报价

配16只IC黑色35V-4700UF+10只飞利浦40V-4700UF,厚度40毫米,重约725克,单价150元。图01

配16只全新NIPPON棕红色63V-2200UF+10只nichicon棕色63V-3300UF,厚度42毫米,重约840克,单价160元。图02

配16只NIPPON棕色80V-1200UF+10只飞利浦100V-1500UF,厚度40毫米,重约750克,单价130元。图03

配26只NIPPON棕色80V-3300UF,厚度58毫米,重约970克,单价175元。图04

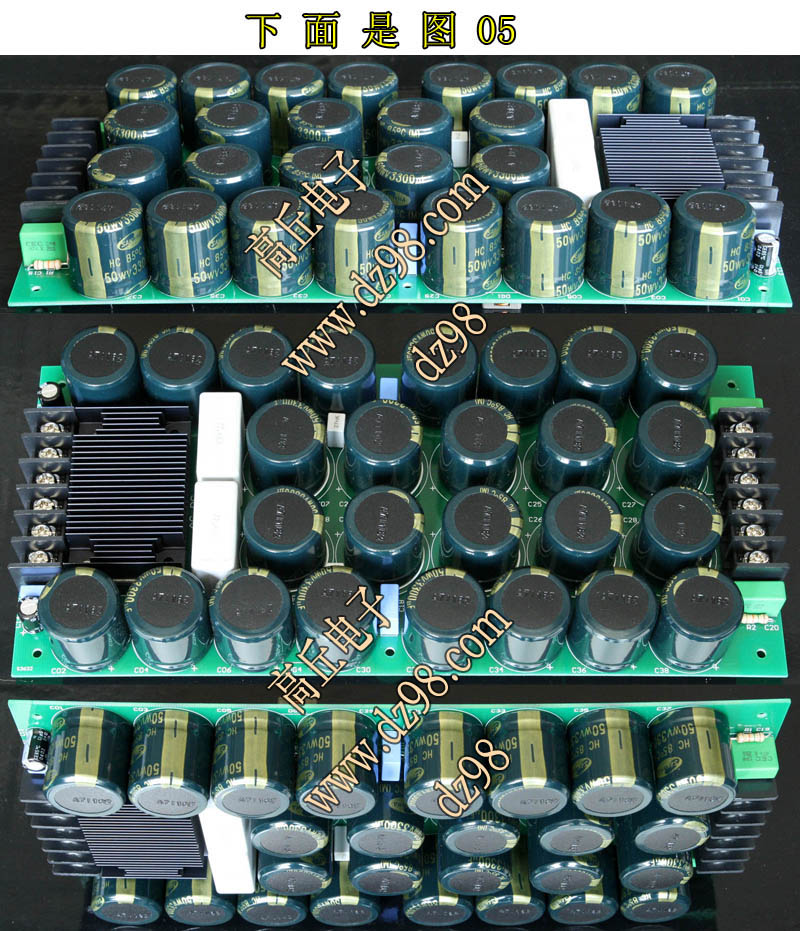

配26只SAMWHA金字深绿色外皮黑色顶50V-3300UF,厚度33毫米,重约650克,单价130元。图05

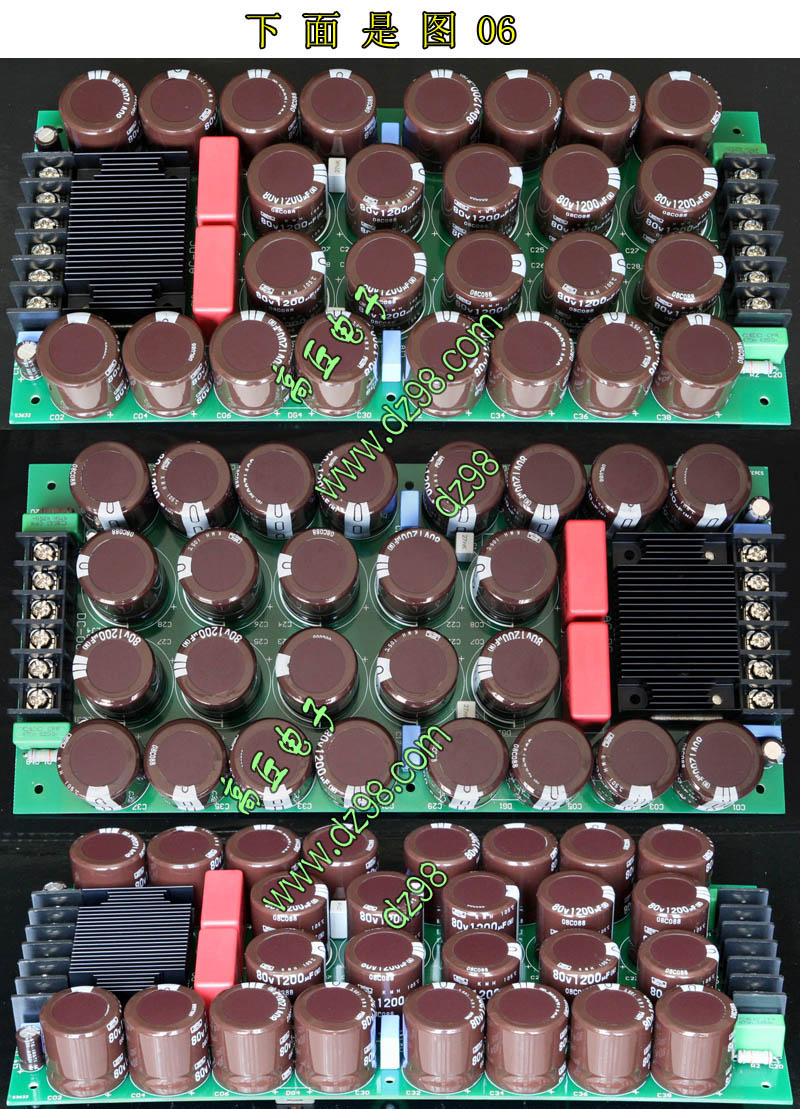

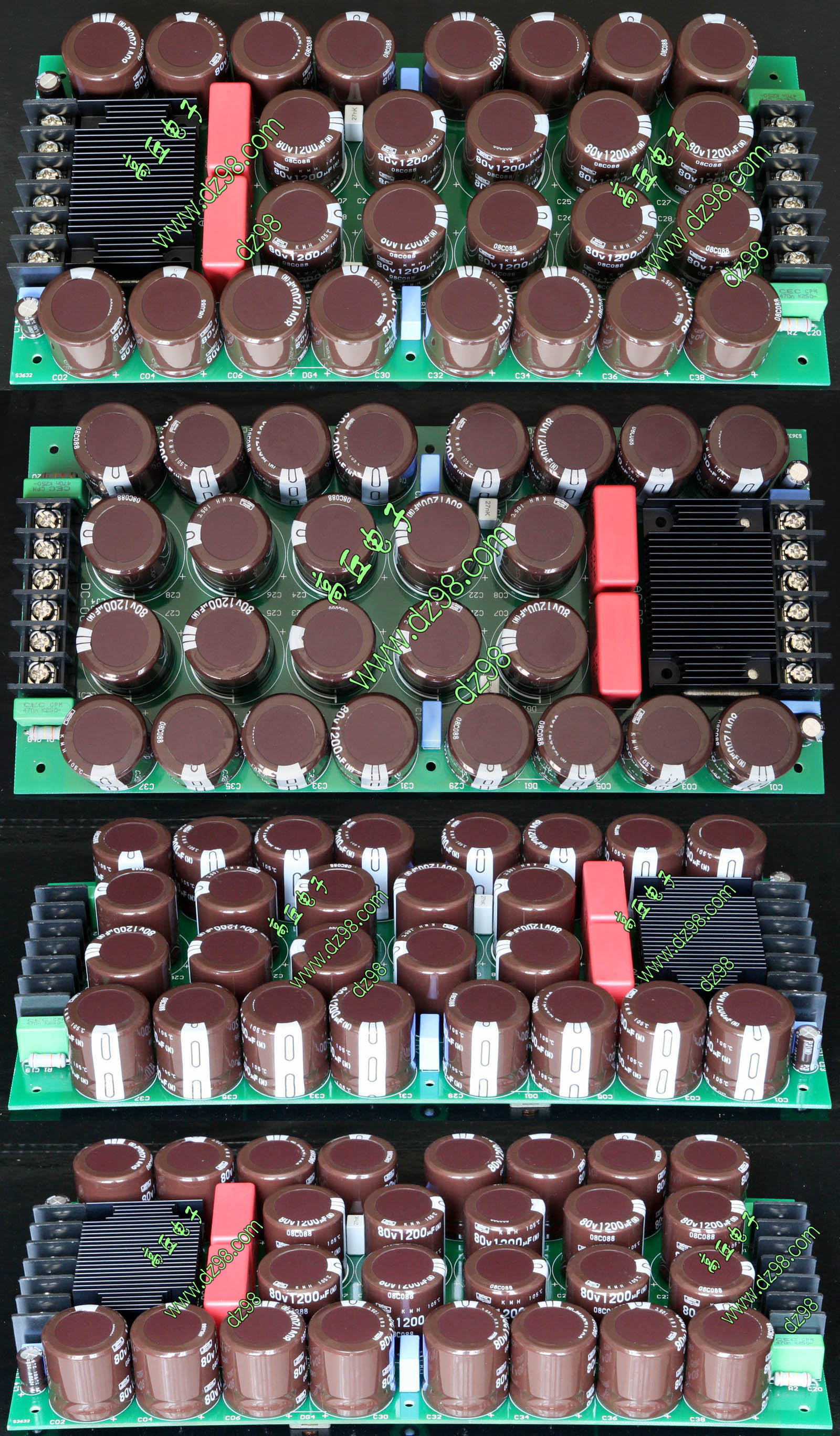

配26只NIPPON棕色80V-1200UF,厚度33毫米,重约630克,单价105元。图06

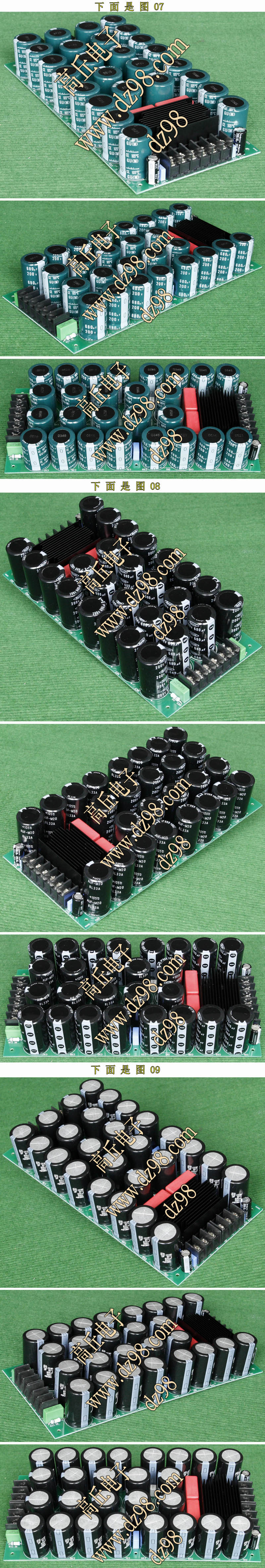

配26只nichicon绿色200V-680UF,厚度43毫米,重约950克,单价155元。图07
配26只全新marcon黑色200V-680UF,厚度53毫米,重约1100克,单价180元。图08
配26只全新松下黑色200V-820UF,厚度47毫米,重约940克,单价210元。图09

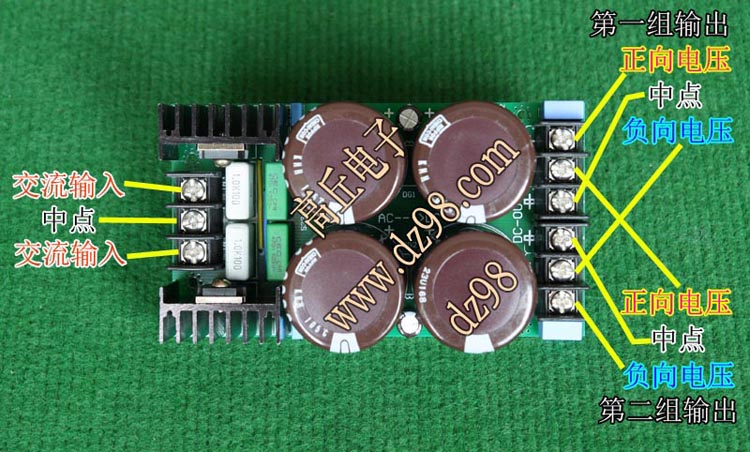

音频功放用 AC转DC 正负路对称 整流滤波电源板AYA02

变压器中心抽头三线交流电源输入

完全对称电路设计,能装4只直径36毫米大容量滤波储能电容,原装日本富士桥式高速整流管,配以黑色散热器,高品质PCB板,厚度达0.072mm铜皮制。

线路板外形尺寸:长度130.2毫米,宽度73.7毫米,厚度1.5毫米, 安装孔距离长向104.14毫米,输入端宽向39.37x输出端宽向66.04毫米。重量约31克。

输入为交流双路对称电压,要求变压器输出是中心抽头(3线输出)两路对称电压,如果是两路独立(4线输出)输出的电源变压器,要将两个绕组的其中一线并联当中点输入,电压根据用户需要的设计,选择耐压合适的电容。

板上图文标识对应元件,《D1-D2》日本富士D25-04D半桥式15A 400V高速快恢复整流半桥,组成30A 400V全桥整流。《SRQ1-SRQ2》,高速半桥用散热器。《LJ1》,输入交流接线端子。《LJ2-LJ3》,输出直流接线端子。《DG1-DG2》,大电流贴片电感器,用于滤波消除高频干扰。有两条跨线需要用粗些的铜线连接。《C01-C4》,脚距10毫米,直径36毫米以内,滤波储能电解电容。《C5-C8》,脚距15毫米,滤波薄膜无极电容。《C9-C10》,脚距4毫米,直径7.5毫米以内,滤波电解电容 或者薄膜电容。《C11-C12》,脚距5、7.5、10毫米,滤波薄膜无极电容。《C13-C14》,脚距5毫米,滤波薄膜无极电容。

成品音频功放用整流滤波电源板,全部零件均已焊接完成并测试的合格的成品板,基本元件如上面介绍一样,C5-C6用EVOX-MMK白色1uf-100V薄膜电容。C7-C8用CEC绿色0.47uf-250V薄膜电容。C9-C10采用小容量电解电容或者薄膜电容(注意:线路板上C10图标正负极性反了,自己焊接要按照图片反向焊接电解电容,如果薄膜电容就不需要注意了)。C11-C12采用小容量薄膜电容。主电容C1-C4根据不同配置价格也不一样。

高品质PCB板单价7.5元。

PCB板配零件《D1-D2》+《SRQ1-SRQ2》+《LJ1-LJ3》+《DG1-DG2》,除板上电容全部不配(全部电容用户自己找配),其它的都配齐并已经焊接到线路板上,单价30元。

下面是已经焊接完整的整板成品报价

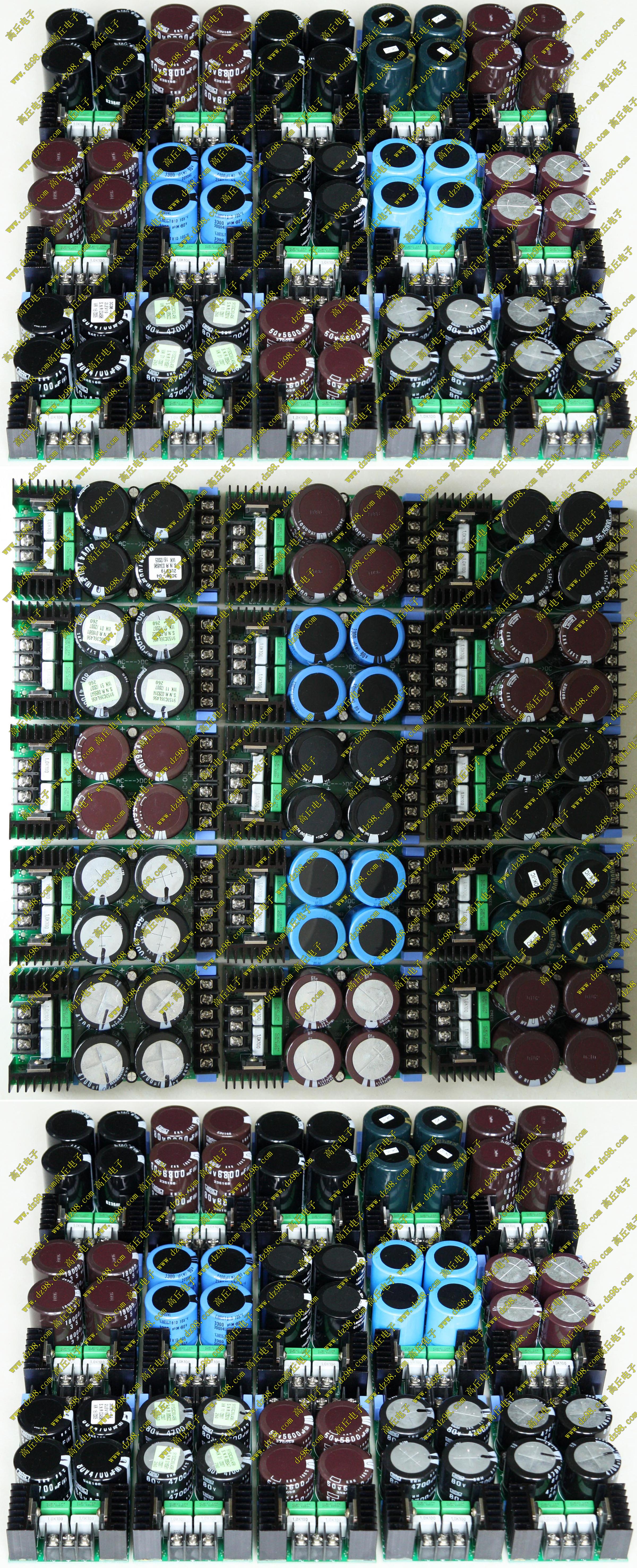

配4只nichicon 棕色35V-18000UF单价56元。图05
配4只松下 黑色35V-15000UF单价62元。图06
配4只RUBYCON 黑色35V-15000UF单价54元。图07
配4只ELNA 黑色35V-15000UF单价54元。图08
配4只飞利浦 蓝色35V-15000UF单价62元。图09
配4只NIPPON 棕色50V-5600UF单价54元。图10
配4只ELNA audio全新棕色56V-4700UF单价66元。图11
配4只NIPPON 蓝色高速80V-3300UF单价62元。图12
配4只NIPPON 黑色80V-4700UF单价56元。图13
配4只nichicon 80V-4700UF单价56元。图14
配4只NIPPON 80V-4700UF单价60元。图15
配4只NIPPON 80V-4700UF单价60元。图16
配4只NIPPON 80V-6800UF单价62元。图17
配4只nichicon 80V-6800UF单价62元。图18
配4只SAMWHA 80V-10000UF单价74元。图19无货




音频功放用 AC转DC 正负路对称 双独立桥式整流滤波电源板AYA01

变压器两个独立绕组四线交流电源输入

完全对称电路设计,用多只小容量电容替代单只大容量电容,实现低内阻,提高充放电速度,原装SanKen高速整流管,多只并联方式提高散热效果,降低电阻,高品质PCB板,厚度达0.072mm铜皮制 。

线路板外形尺寸:长度141.6毫米,宽度75毫米,厚度1.5毫米, 安装孔距离长向131.45毫米,宽向68毫米。重量约32.6克。

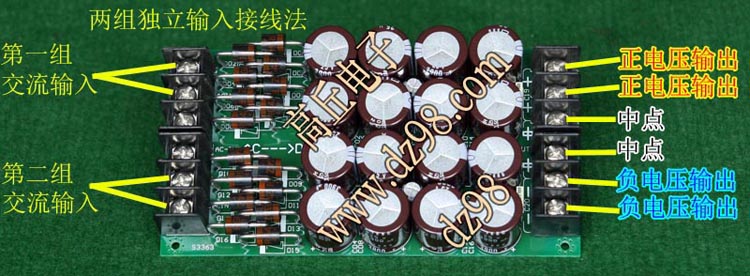

输入为交流双路对称电压,变压器输出是两路独立(4线输出)输出的都可以配用,电压根据用户需要的设计,选择耐压合适的电容。

板上图文标识对应元件,《D1-D16》16只日本三肯RG4Z 3A 200V高速快恢复整流二极管,组成2只12A 200V全桥整流,对应变压器两个独立绕组。《LJ1-LJ2》输入交流接线端子。《LJ3-LJ4》,输出直流接线端子。《DG01-DG4》,大电流贴片电感器,用于滤波消除高频干扰。《C01-C16》,脚距7.6毫米,直径18毫米以内,滤波储能电解电容。《C17-C18》,脚距4毫米,直径7.5毫米以内,滤波电解电容 或者薄膜电容。《C19-C20》,脚距5毫米,滤波薄膜无极电容。

成品音频功放用整流滤波电源板,全部零件均已焊接完成并测试的合格的成品板,基本元件如上面介绍一样。C17-C18采用小容量电解电容 或者薄膜电容。C19-C20用小容量无极电容。主电容C1-C16根据不同配置价格也不一样。

高品质PCB板单价8元。

PCB板配零件《D1-D16》+《LJ1-LJ4》+《DG01-DG04》,除板上电容全部不配(全部电容用户自己找配),其它的都配齐并已经焊接到线路板上,单价33元。

下面是已经焊接完整的整板成品报价

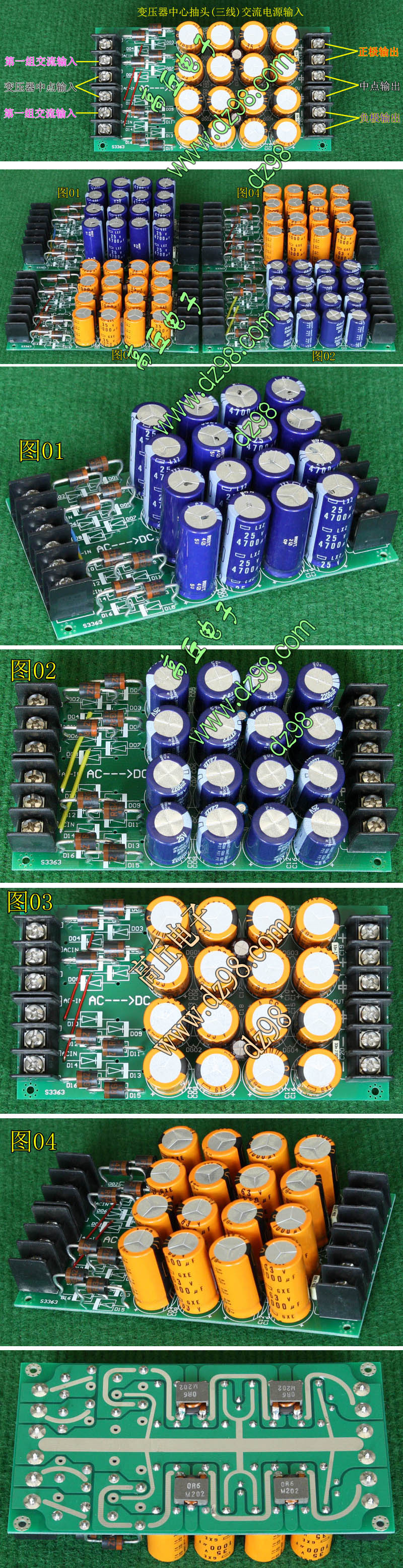

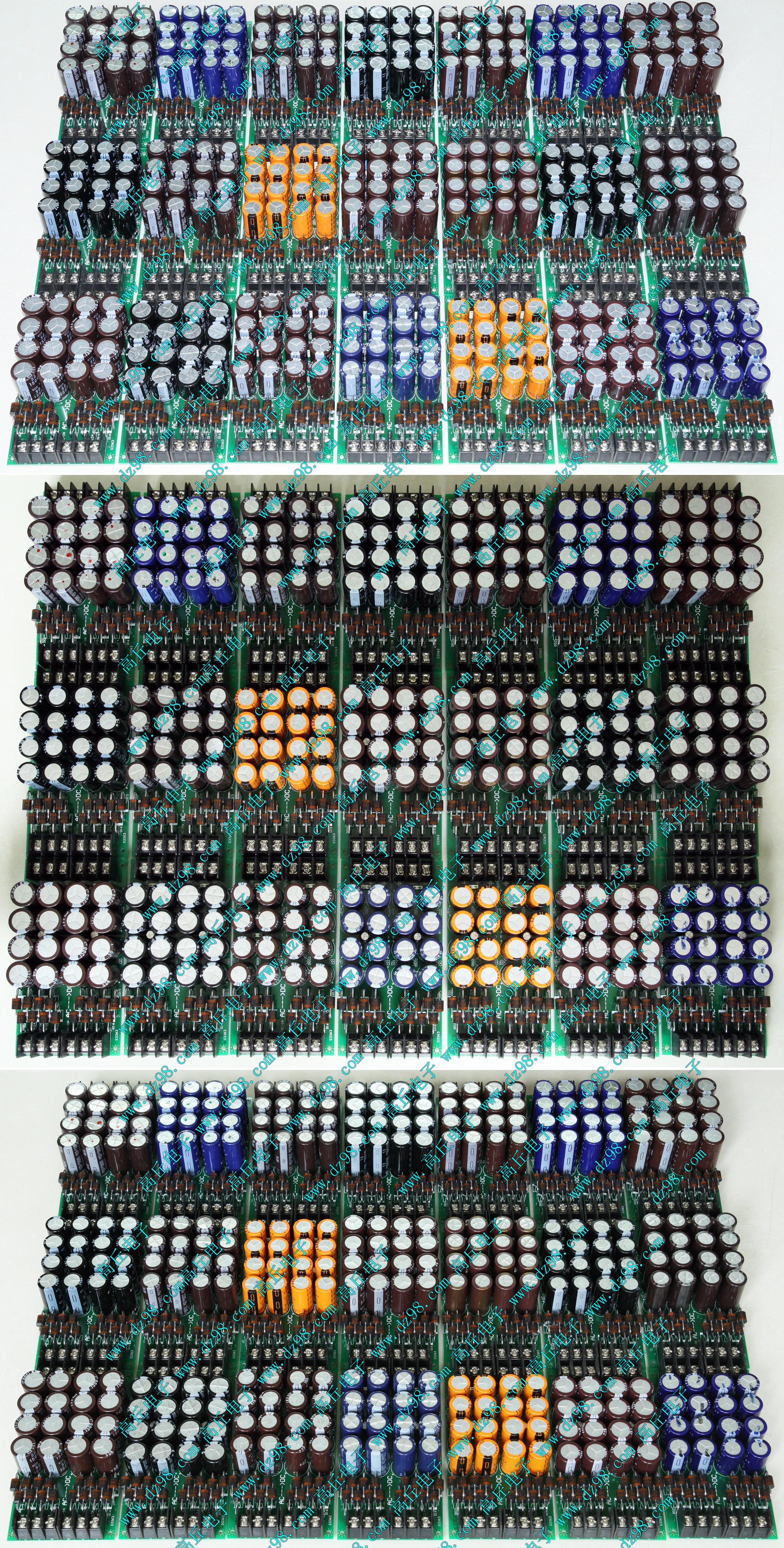

配16只全新NIPPON KRG 棕色25V 3900UF 电容57元。图05
配16只全新ELNA RJ4 黑色25V 3900UF 电容57元。图06
配16只NIPPON 蓝色高速25V-4700UF单价62元。图07
配16只全新NIPPON GXE 橘色35V 1000UF 125度高速电容54元。图08
配16只全新G-LUXON 蓝色35V 2200UF 电容54元。图09
配16只nichicon 棕色35V-2200UF单价51元。图10
配16只ELNA RJH棕色35V-2200UF单价62元。图11
配16只rubycon 黑色35V-2200UF单价54元。图12
配16只nichicon 棕色35V-2200UF单价56元。图13
配16只nichicon RSH棕色35V-2700UF单价58元。图14
配16只NIPPON 蓝色高速50V-1000UF单价57元。图15
配16只NIPPON 棕色50V-1500UF单价57元。图16
配16只NIPPON 棕色50V-3300UF单价75元。图17无货
配16只全新NIPPON 黑色50V-2200UF单价67元。图18
配16只nichicon棕色63V 1000UF 57元。图19
配16只全新NIPPON GXE 橘色63V 1000UF 125度高速电容67元。图20
配16只全新NIPPON 蓝色高速63V-1200UF单价70元。图21
配16只NIPPON 棕色80V-680UF单价51元。图22
配16只NIPPON 棕色80V-1000UF单价63元。图23无货
配16只NIPPON 棕色100V-470UF单价51元。图24
配16只rubycon 黑色100V-680UF单价58元。图25无货
配16只NIPPON 蓝色高速35V-6700UF单价88元。图26
配16只NIPPON 棕色35V-3300UF单价62元。暂无图


音频功放用 AC转DC 正负路对称 单桥式整流滤波电源板AYA01

变压器中心抽头三线交流电源输入

对称电路设计,用多只小容量电容替代单只大容量电容,实现低内阻,提高充放电速度,原装SanKen高速整流管,多只并联方式提高散热效果,降低电阻,高品质PCB板,厚度达0.072mm铜皮制 。

线路板外形尺寸:长度141.6毫米,宽度75毫米,厚度1.5毫米, 安装孔距离长向131.45毫米,宽向68毫米。重量约32.6克。

输入为交流双路对称电压,变压器输出是两路中点连接(3线输出)可以配用,电压根据用户需要的设计,选择耐压合适的电容。

板上图文标识对应元件,《D1、D2、D5、D6、D11、D12、D15、D16》8只日本三肯RG4Z 3A 200V高速快恢复整流二极管,组成12A 200V桥式整流,连接两条跨导线(图03清晰看到跨线位置),对应中心抽头变压器。《LJ1-LJ2》输入交流接线端子。《LJ3-LJ4》,输出直流接线端子。《DG01-DG4》,大电流贴片电感器,用于滤波消除高频干扰。《C01-C16》,脚距7.6毫米,直径18毫米以内,滤波储能电解电容。《C17-C18》,脚距4毫米,直径7.5毫米以内,滤波电解电容 或者薄膜电容。《C19-C20》,脚距5毫米,滤波薄膜无极电容。

成品音频功放用整流滤波电源板,全部零件均已焊接完成并测试的合格的成品板,基本元件如上面介绍一样。C17-C18采用小容量电解电容 或者薄膜电容。C19-C20用小容量无极电容。主电容C1-C16根据不同配置价格也不一样。

高品质PCB板单价8元。

下面是已经焊接完整的整板成品报价

配16只蓝色高速NIPPON 25V 4700UF 电容57元。图01

配16只全新台产 蓝色25V 2200UF 电容45元。图02

配16只全新NIPPON GXE 橘色35V 1000UF 125度高速电容49元。图03

配16只全新NIPPON GXE 橘色63V 1000UF 125度高速电容62元。图04
