高电压输入成品模块电源
多种电源图例
 |
||||
| 名称与编号 | 外形及安装尺寸（毫米） | 数据说明 | 报价（元） | 参考图片 |
| 输入AC100V-250V或DC130-300V升压DC360V 500W-750W PFC电源板AWCA07 |
外形尺寸看图片，使用必须装配散热器，整体重量约260克。
|
输入电压AC100-260V，也可以直流输入DC130V-300V，输出电压直流约360V，输出功率；100V输入最大500W，输入高于200V最大750W。 | 单价145元。 |
 |
| 输入AC100V-250V或DC130-300V升压DC360V 500W-750W PFC电源板AWCA06 |
外形尺寸看图片，已经装配厚15.8毫米340克铝基板散热块，超过200W需要增加散热器，整体重量约630克。
|
输入电压AC100-260V，也可以直流输入DC130V-300V，输出电压直流约360V，输出功率；100V输入最大500W，输入高于200V最大750W。 | 单价165元。 |
 |
| 输入220V-380V隔离输出3.5V-14V可调
34A-400W模块电源AWCA05 数量6只 |
长度135x宽度61x高度32(不含散热器)。 安装孔尺寸127.3x53.4。 |
已组装为成品的模块电源，包含必须的输入和输出电容（元件根据不同批次变更），装有微调电位器，对应输出电压从3.5V-14V可调。简单接线：输入2线接直流电源(正负极性不可接反)，输出2线接负载。 | 单价180元。 |
 |
| 输入220V-380V隔离输出3V-9V可调
54A-400W模块电源AWCA04 无货 |
长度135x宽度61x高度32(不含散热器)。 安装孔尺寸127.3x53.4。 |
已组装为成品的模块电源，包含必须的输入和输出电容（元件根据不同批次变更），装有微调电位器，对应输出电压从3V-9V可调。简单接线：输入2线接直流电源(正负极性不可接反)，输出2线接负载。 |
 |
|
| 输入220V-380V隔离输出2.5V-6V可调
80A-400W模块电源AWCA03 数量2只 |
长度135x宽度61x高度32(不含散热器)。 安装孔尺寸127.3x53.4。 |
已组装为成品的模块电源，包含必须的输入和输出电容（元件根据不同批次变更），装有微调电位器，对应输出电压从2.5V-6V可调。简单接线：输入2线接直流电源(正负极性不可接反)，输出2线接负载。 | 单价165元。 |
 |
| 输入220V-380V隔离输出2.5V-6V可调 40A-200W模块电源AWCA02 |
长度135x宽度61x高度32(不含散热器)。 安装孔尺寸127.3x53.4。 |
已组装为成品的模块电源，包含必须的输入和输出电容（元件根据不同批次变更），装有微调电位器，对应输出电压从2.5V-6V可调。简单接线：输入2线接直流电源(正负极性不可接反)，输出2线接负载。 | 单价130元。 |
 |
| 输入220V-380V隔离输出1.8V-4.2V可调 50A-165W模块电源AWCA01 |
长度135x宽度61x高度32(不含散热器)。 安装孔尺寸127.3x53.4。 |
已组装为成品的模块电源，包含必须的输入和输出电容（元件根据不同批次变更），装有微调电位器，对应输出电压从1.8V-4.2V可调。简单接线：输入2线接直流电源(正负极性不可接反)，输出2线接负载。 | 单价120元。 |
 |

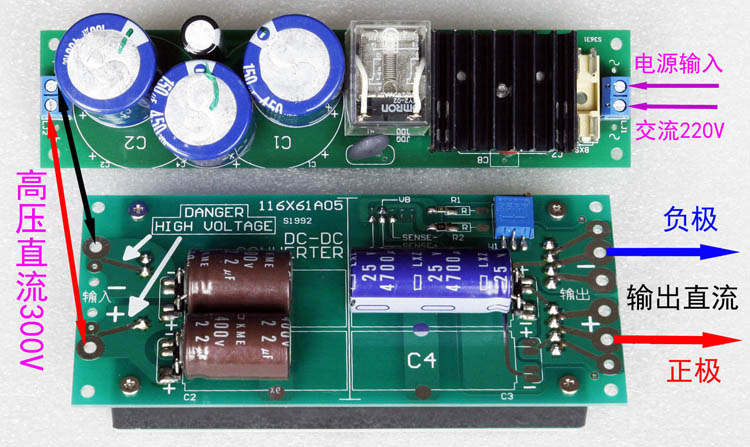

下图是和整流滤波板组合的接线图示，如购买整流滤波板看连接http://www.dz98.com/ay.htm
