36V-75V电压输入可调输出电源模块

名称与编号 说明 规格 报价 参考图片

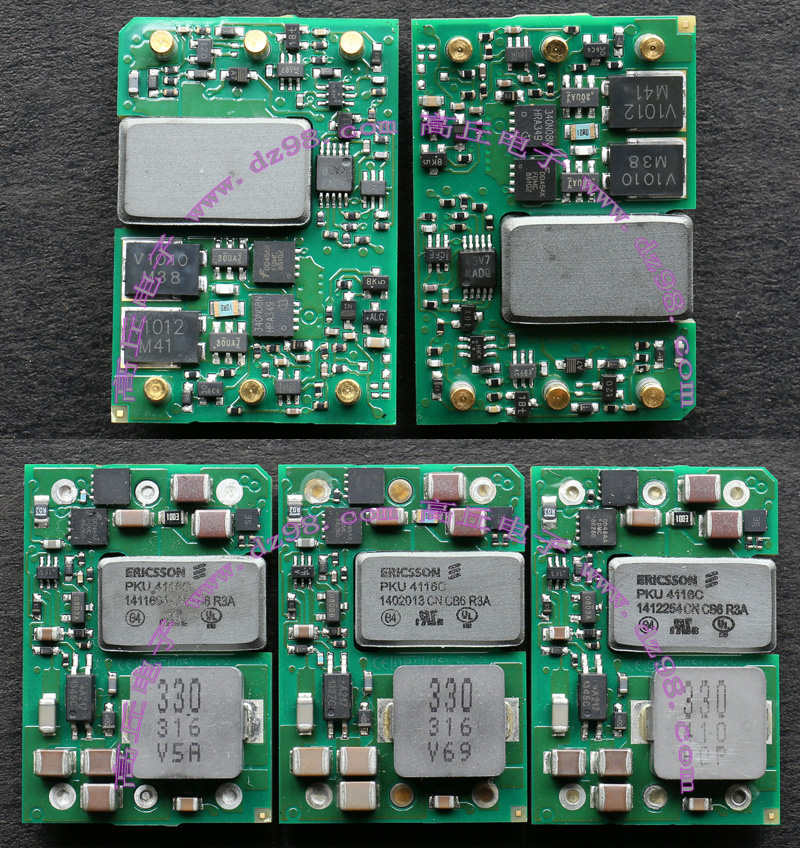

ERICSSON爱立信PKU4116C 36-75V转10-33V可调 3.3A 100W电源模块AKF021

数量240只

全新 外形尺寸;长33.3x宽23x高10毫米,重量约13.5克。

具体规格看PDF文件


VICOR 36V-75V转12V-26V 225W电源模块AKF020

AK339

拆机品 输入36V-75V,输出26V(12V-26V可调),电流8.6A,最大功率225W,此模块体积小,输出电容要外接,采用电压高于50V,容量大于680UF高速电容,本网站的(NIPPON LXZ UF 63V 270UF 低ESR高速电容BUD40)可以与此模块配合。

单价65元。
BCT ESR06-48S12 12V 6A电源模块AKF019

AK294

拆机品 输入DC36V-75V,输出DC12V,电流6A,最大输出功率72W。

输出电压6V-13.5V可设定.

PDF文件 接线图

单价50元。
SUPLET C360LET-02 12V 4A电源模块AKF018

AK293

拆机品 输入DC36V-72V,输出DC12V,电流4A,最大输出功率48W。

输出电压6V-13.5V可设定.

PDF文件 接线图

单价40元。

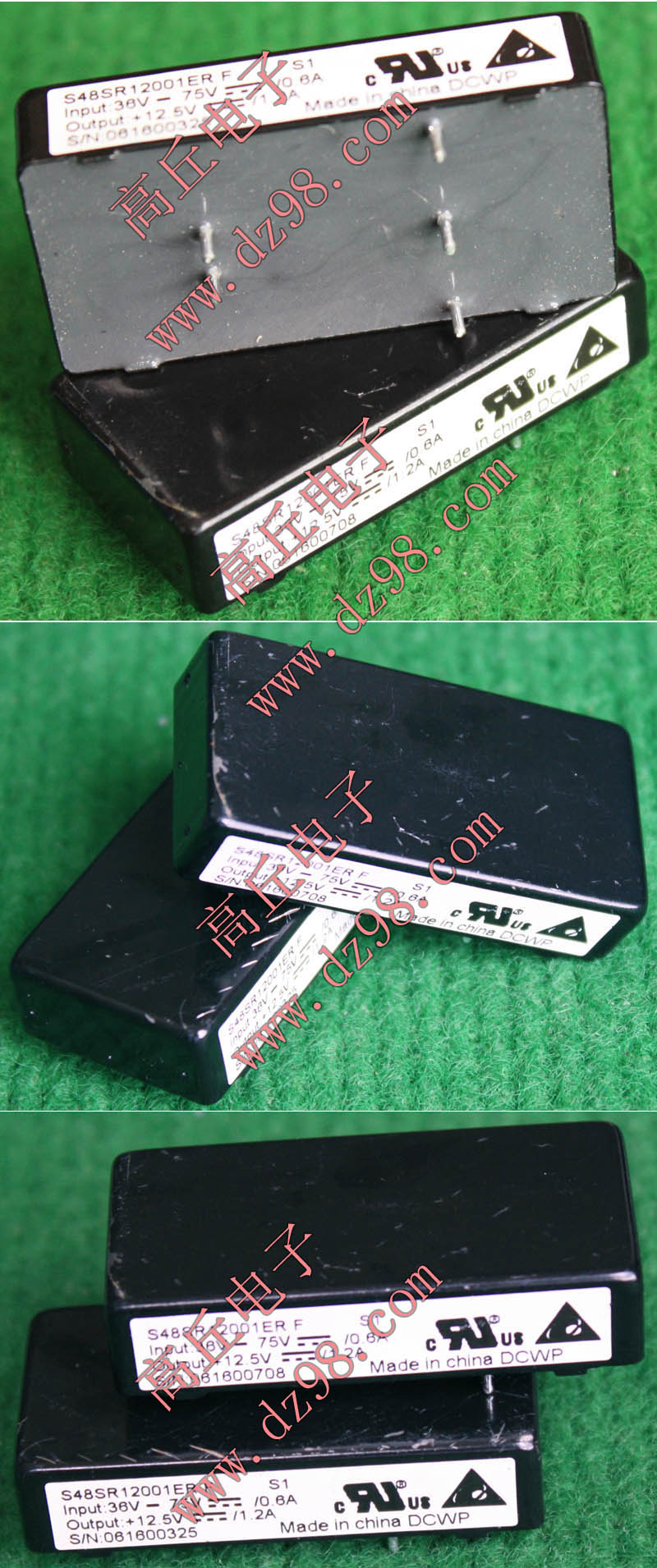

S48SR12001 12.5V 1.2A电源模块AKF014

AK268

拆机件 输入36-75V,输出12.5V,电流1.2A。
标称输出电压12.5V,本模块能输出9V、10V、11V、12V、13V、13.5V、14V、15V之间任意电压。
把电阻接到中间脚和输出正极之间是下降电压:本店测试对应电阻值的输出电压大概是:12V=433K、11V=138K、10V=72K、9V=44.5K。注意下调输出电压不可低于8.8V,会因过低输出电压工作于不正常状态。
把电阻接到中间脚和输出负极之间是上升电压:本店测试对应电阻值的输出电压大概是:12.8V=84K、13V=50K、13.5V=23.5K、14V=14.32K、14.5V=10K、15V=7.2K。注意上调输出电压不可高于15V,会因过高输出电压损坏模块。
单价30元。

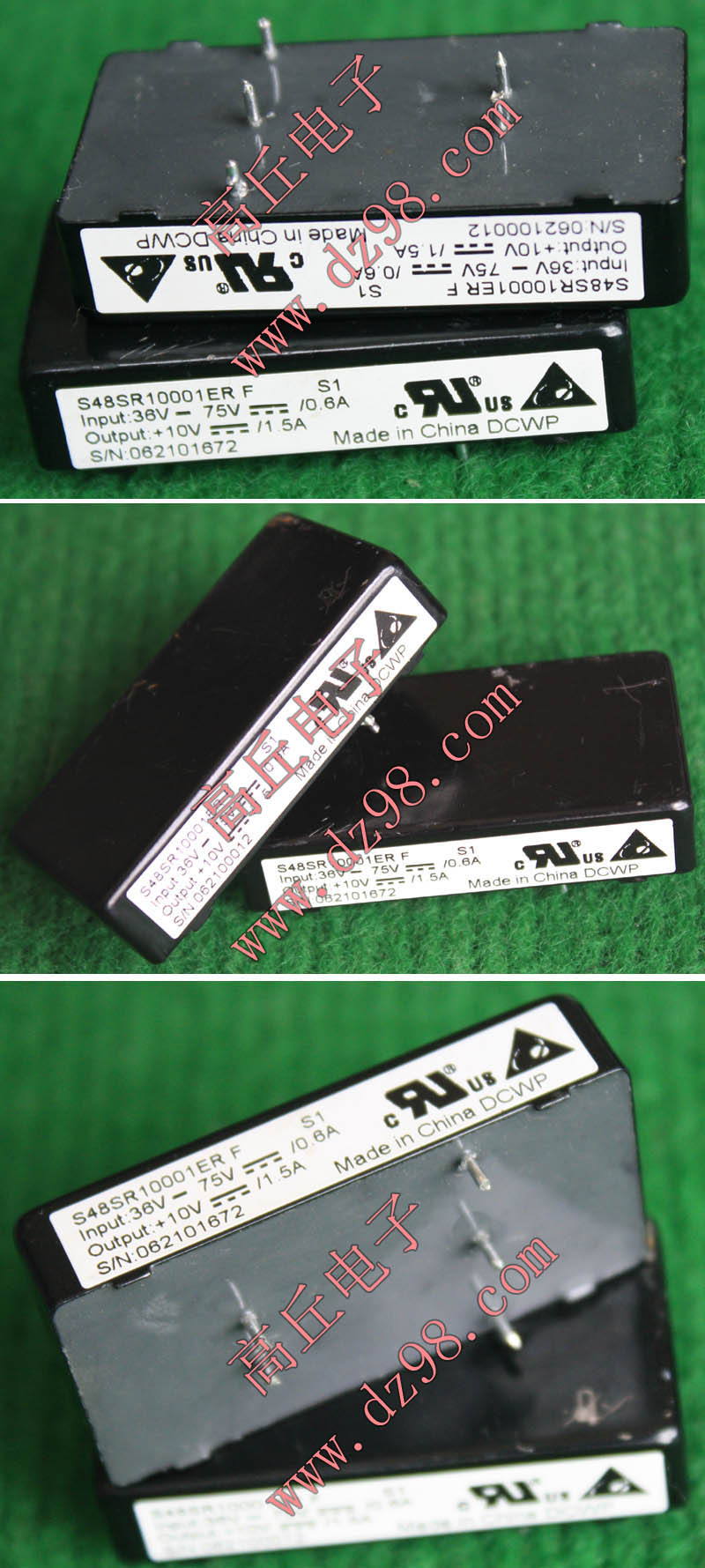

S48SR10001 10V 1.5A电源模块AKF013

AK267

拆机件 输入36-75V,输出10V,电流1.5A。
标称输出电压10V,本模块能输出7.5V、8V、9V、10V、10.5V、11V、11.5V、12V之间任意电压。
本模块输出电压只外接一只电阻就能改变输出电压,找不到合适数值电阻可以用电位器代替:把电阻接到中间脚和输出正极之间是下降电压:本店测试对应电阻值的输出电压大概是:9V=124.8K、8V=52.9K、7.5V=38.6K。注意下调输出电压不可低于7.3V,会因过低输出电压工作于不正常状态。把电阻接到中间脚和输出负极之间是上升电压:本店测试对应电阻值的输出电压大概是:10.5V=38.5K、11V=17.5K、11.5V=10.5K、12V=7K。注意上调输出电压不可高于12V,会因过高输出电压损坏模块。
单价30元。

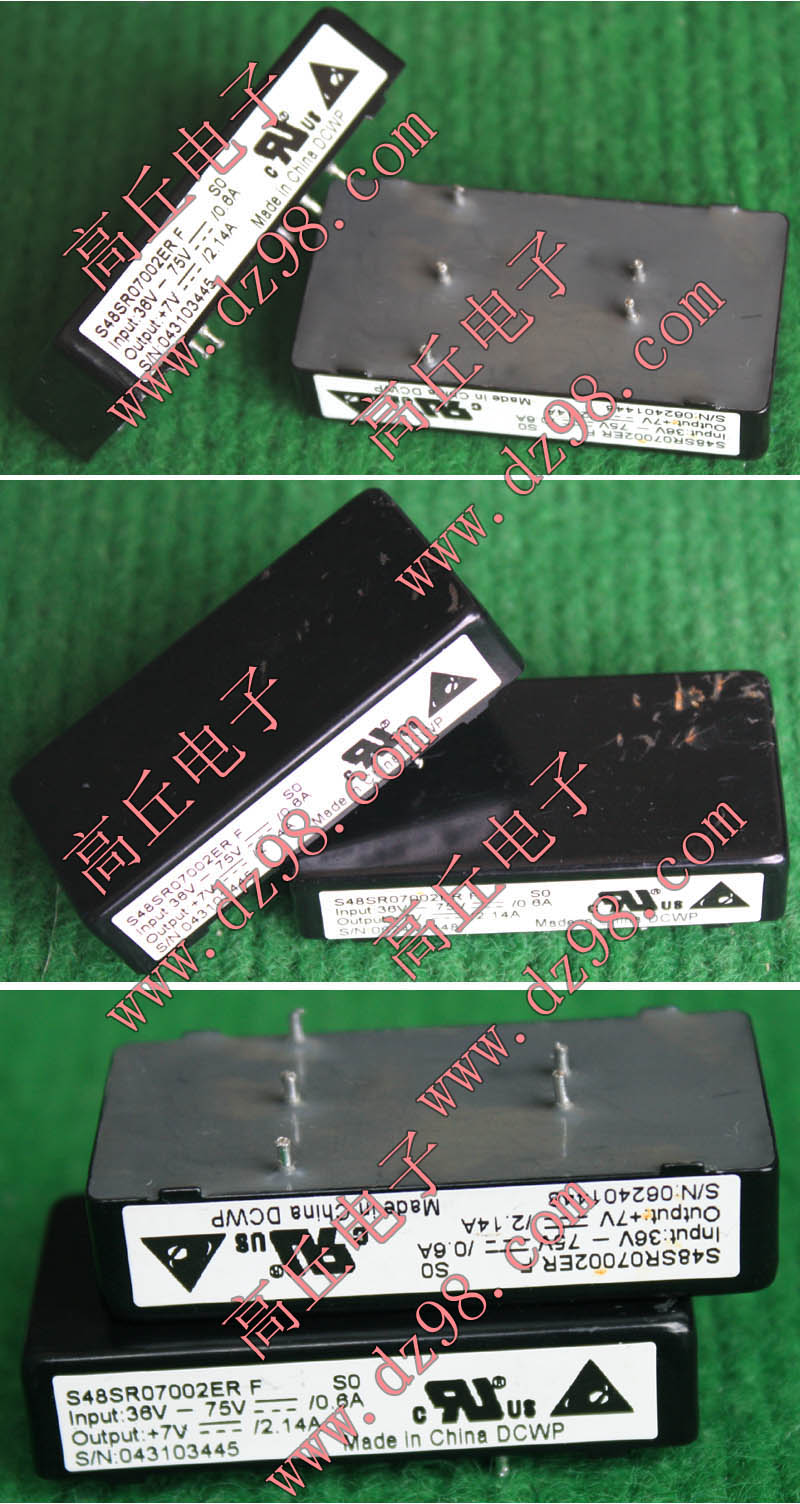

S48SR07002 7V 2.14A电源模块AKF012

AK266

拆机件 输入36-75V,输出7V,电流2.14A。标称输出电压7V,本模块能输出5.5V、6V、6.5V、7V、7.5V、8V、8.5V之间任意电压。
本模块输出电压只外接一只电阻就能改变输出电压,找不到合适数值电阻可以用电位器代替:把电阻接到中间脚和输出正极之间是下降电压:本店测试对应电阻值的输出电压大概是:6.5V=100K、6V=40K、5.5V=22.15K。注意下调输出电压不可低于5.3V,会因过低输出电压工作于不正常状态。把电阻接到中间脚和输出负极之间是上升电压:本店测试对应电阻值的输出电压大概是:7.5V=19.8K、8V=6.4K、8.5V=2K。注意上调输出电压不可高于8.5V,会因过高输出电压损坏模块。


接线图

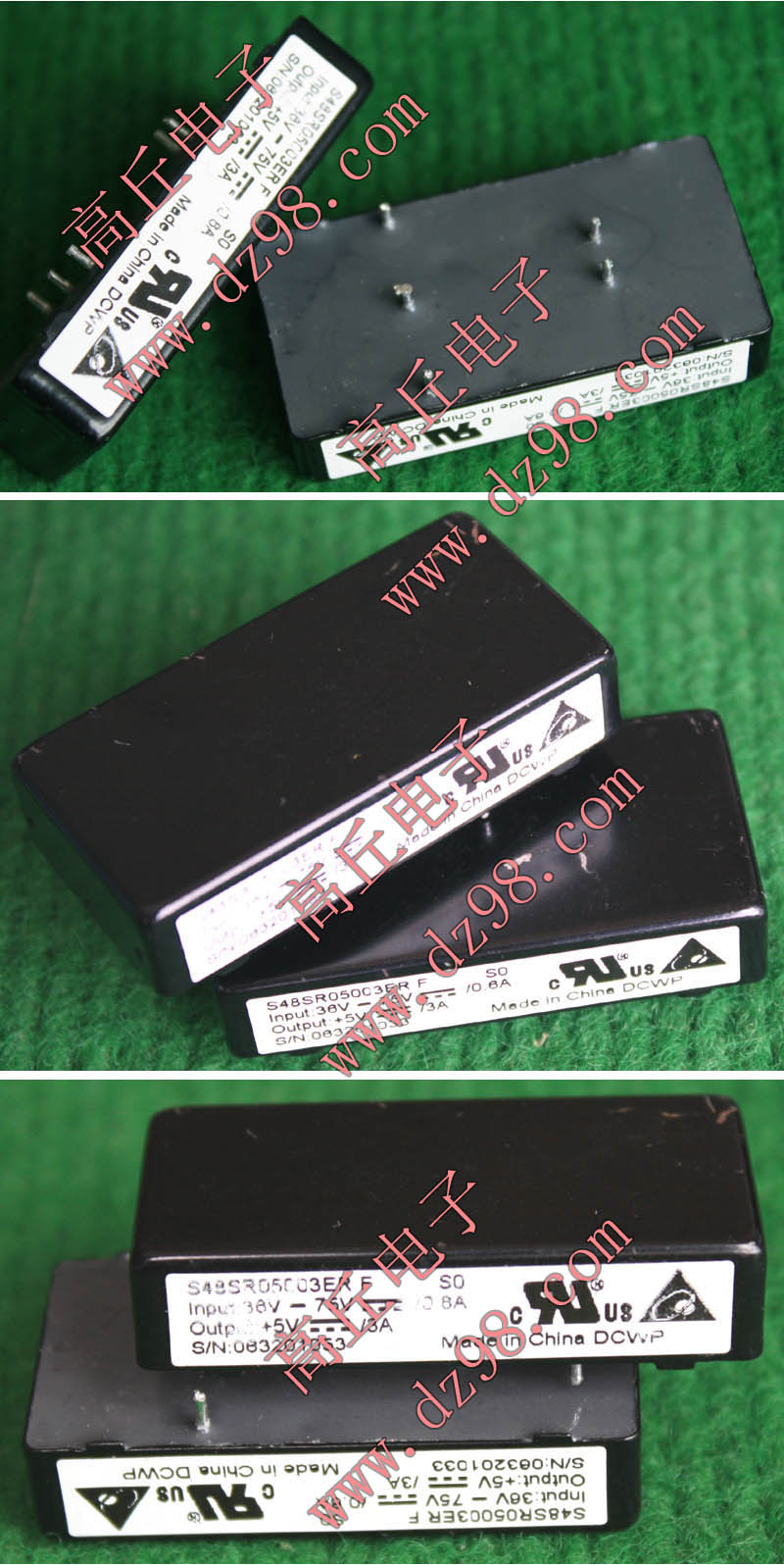

S48SR05003 5V 3A电源模块AKF011

AK265

拆机件 输入36-75V,输出5V,电流3A。
标称输出电压5V,本模块能输出3.5V、4V、4.5V、5V、5.5V、6V之间任意电压本模块输出电压只外接一只电阻就能改变输出电压,找不到合适数值电阻可以用电位器代替:把电阻接到中间脚和输出正极之间是下降电压:本店测试对应电阻值的输出电压大概是:4.5V=54.5K、4V=19.2K、3.5V=7.35K。注意下调输出电压不可低于3.5V,会因过低输出电压工作于不正常状态。把电阻接到中间脚和输出负极之间是上升电压:本店测试对应电阻值的输出电压大概是:5.5V=16.3K、6V=4.82K。注意上调输出电压不可高于6V,会因过高输出电压损坏模块。
单价30元。

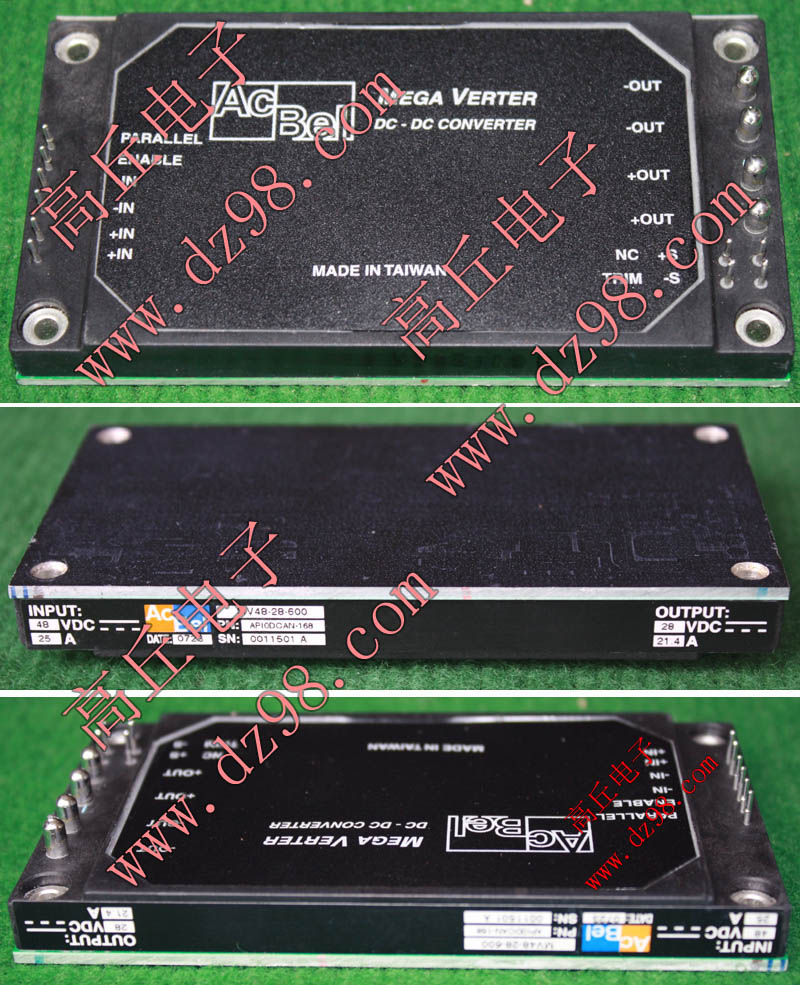

AcBel MV48-28-600电源模块AKF008

AK236

另有MV48-28-500

拆机件 拆机件,输入DC36-60V,输出28.2V(18V-24V可调),输出电流21.4A,功率600W。

接线图

MV48-28-600单价60元。

MV48-28-500单价50元。

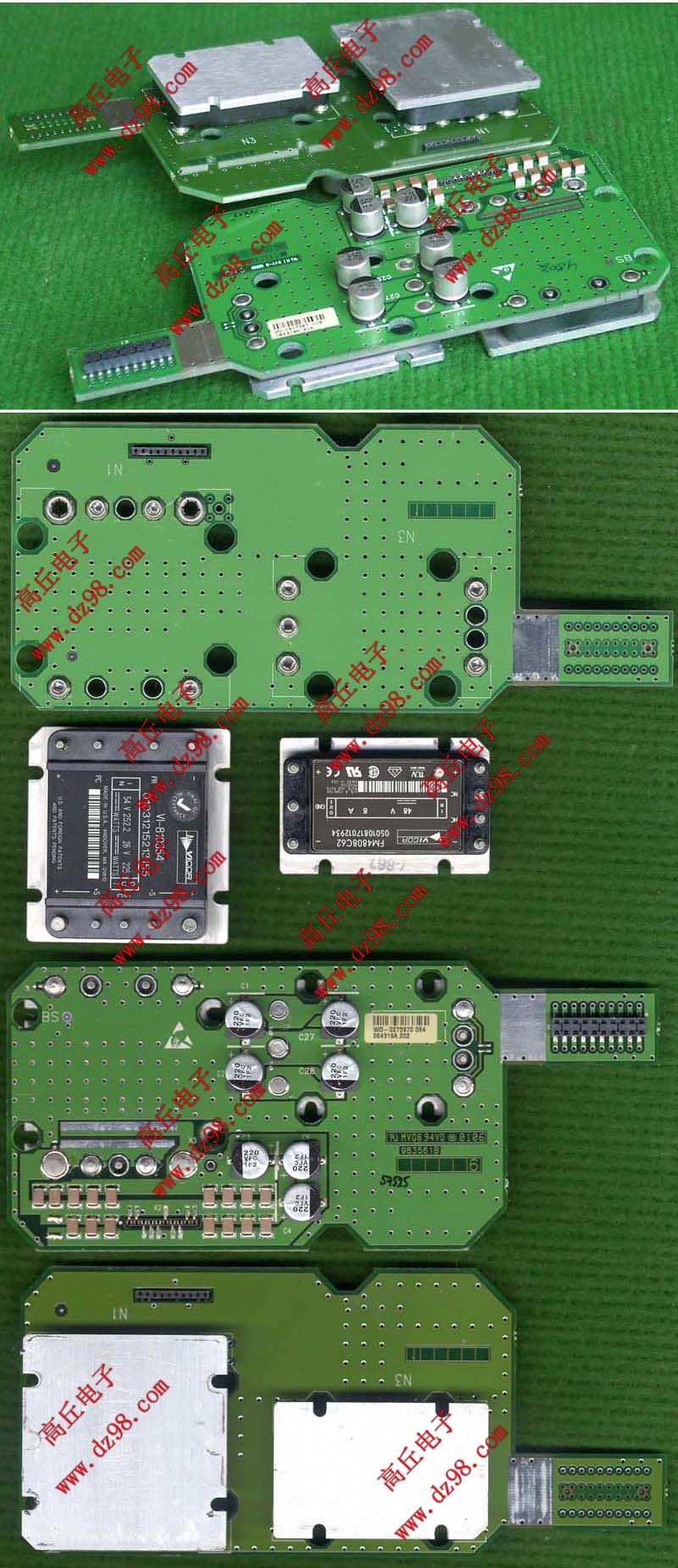

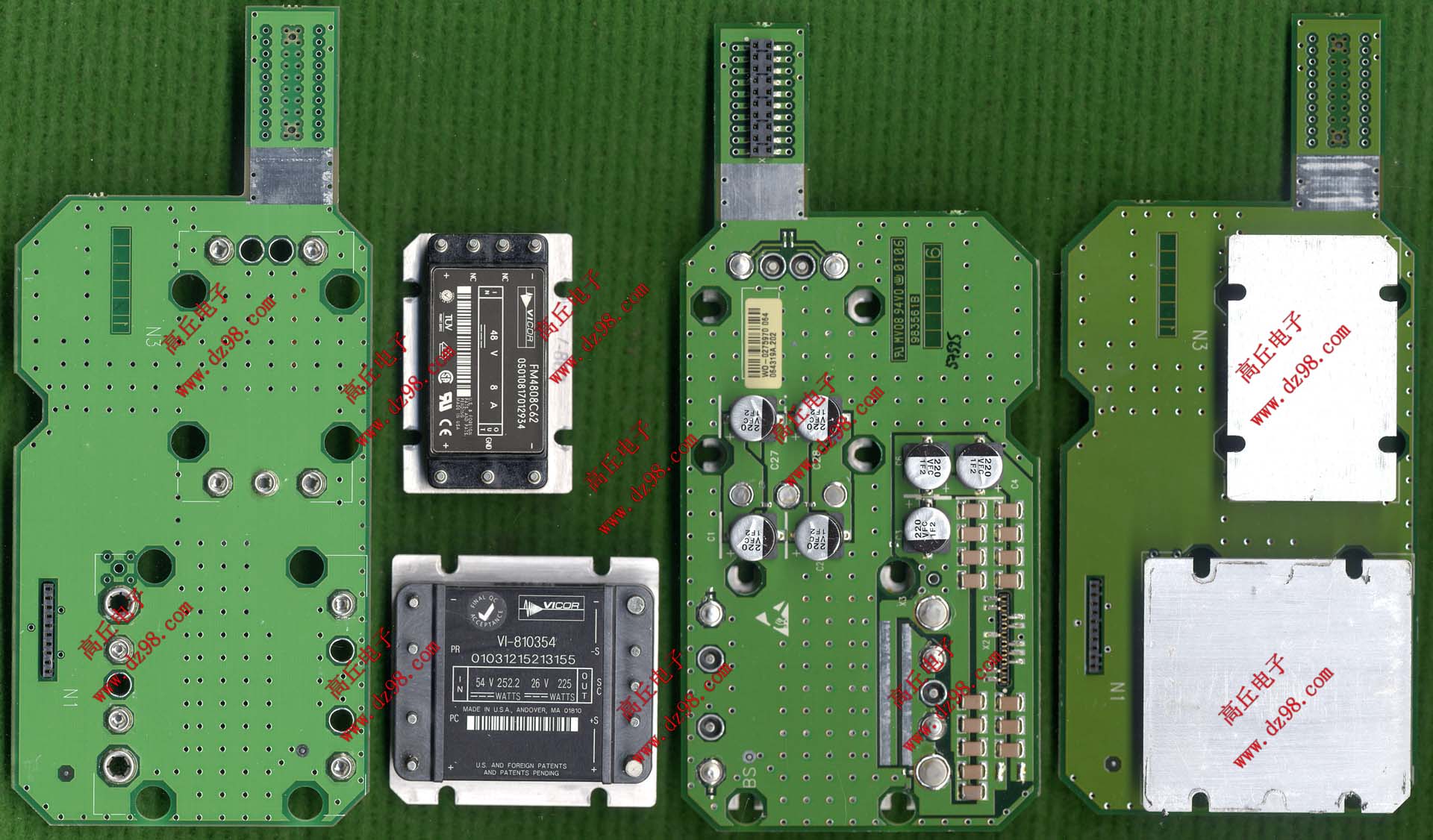

VICOR/48V转26V-225W带滤波器模块板AKF005

AK174

高性价模块

拆机件 VICOR/48V转26V-225W带滤波器模块板,拆机件,输入电压48V(范围大约36V-72V)输出电压26V,输出功率225W,输出电压(可从12V-26V设定)。板上配48V-8A直流电源滤波器一只。尺寸:长度138mm(连线路板伸出部分总长度180mm)、宽度78mm、高度26mm。

单价75元。

报价滤波器和连线路板
